Politechnika Wrocławska

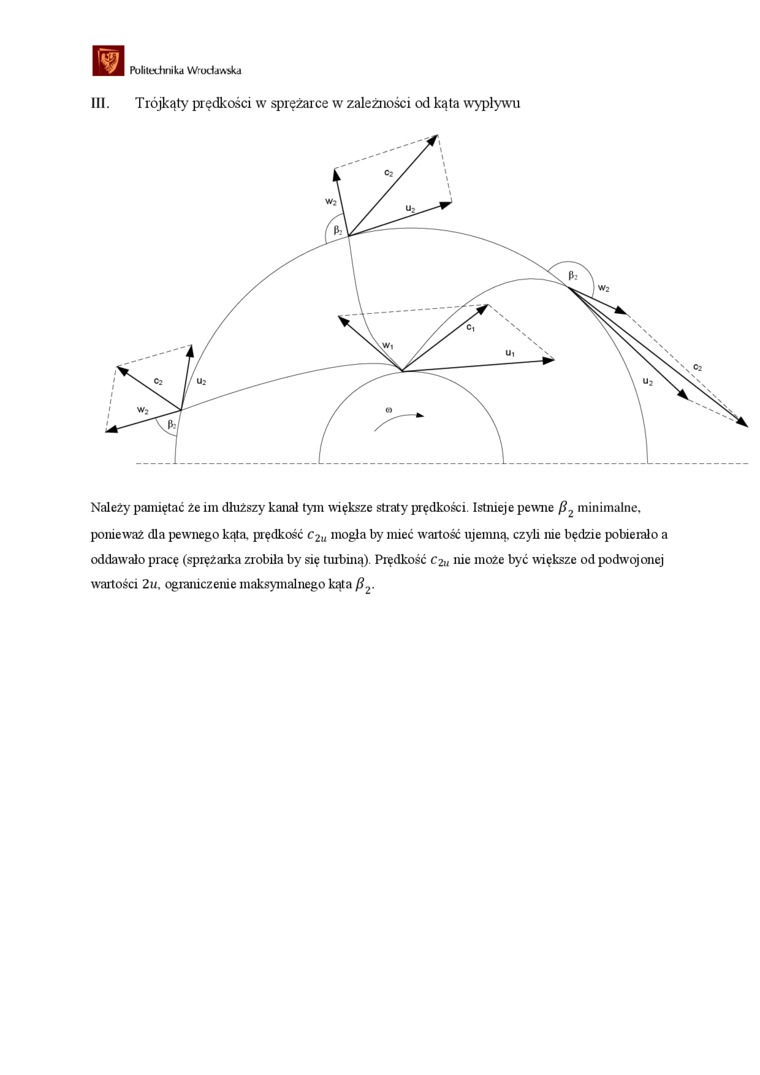

III.    Trójkąty prędkości w sprężarce w zależności od kąta wypływu


Należy pamiętać że im dłuższy kanał tym większe straty prędkości. Istnieje pewne /?2 minimalne, ponieważ dla pewnego kąta, prędkość c2u mogła by mieć wartość ujemną, czyli nie będzie pobierało a oddawało pracę (sprężarka zrobiła by się turbiną). Prędkość C2,, nie może być większe od podwojonej wartości 2u. ograniczenie maksymalnego kąta /?2.
