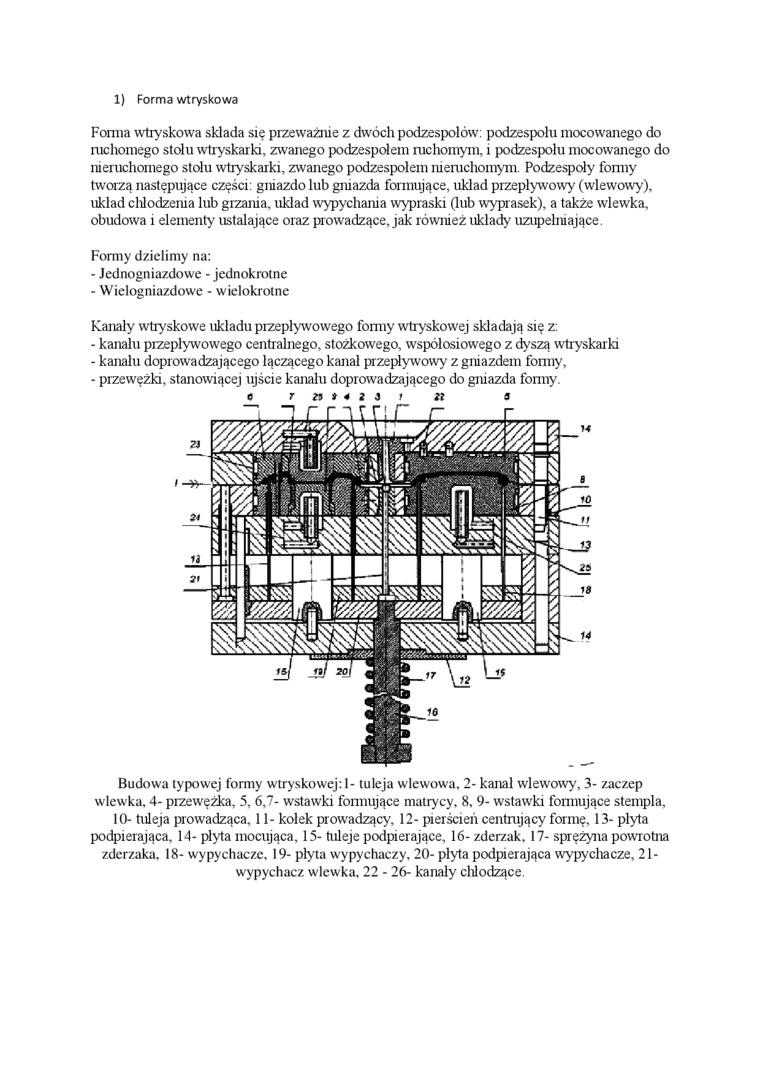

1) Forma wtryskowa

Forma wtryskowa składa się przeważnie z dwóch podzespołów: podzespołu mocowanego do ruchomego stołu wtryskarki, zwanego podzespołem ruchomym, i podzespołu mocowanego do nieruchomego stołu wtryskarki, zwanego podzespołem nieruchomym Podzespoły fonny tworzą następujące części: gniazdo lub gniazda formujące, układ przepływowy (wlewowy), układ chłodzenia lub grzania, układ wypychania wypraski (lub wyprasek), a także wlewka, obudowa i elementy ustalające oraz prowadzące, jak również układy uzupełniające

Formy dzielimy na:

-    Jednogniazdowe - jednokrotne

-    Wielogniazdowe - wielokrotne

Karały wtryskowe układu przepływowego fonny wtryskowej składają się z:

-    kanału przepływowego centralnego, stożkowego, współosiowego z dyszą wtryskarki

-    kanału doprowadzającego łączącego kanał przepływowy z gniazdem fonny,

-    przewężki, stanowiącej ujście kanału doprowadzającego do gniazda fonny.

o r zj i 4 i j i «    i


Budowa typowej formy wtryskowej: 1- tuleja wlewowa, 2- kanał wlewowy, 3- zaczep wlewka. 4- przewęzka, 5, 6,7- wstawki formujące matrycy, 8,9- wstawki fonnujące stempla, 10- tuleja prowadząca, 11-kołek prowadzący, 12- pierścień centrujący formę, 13-płyta podpierająca, 14- płyta mocująca, 15- tuleje podpierające, 16- zderzak, 17- sprężyna powrotna zderzaka, 18- wypychacze. 19- płyta wypychaczy. 20- płyta podpierająca wypycliacze, 21-wypychacz wlewka, 22 - 26- kanały clilodzące
