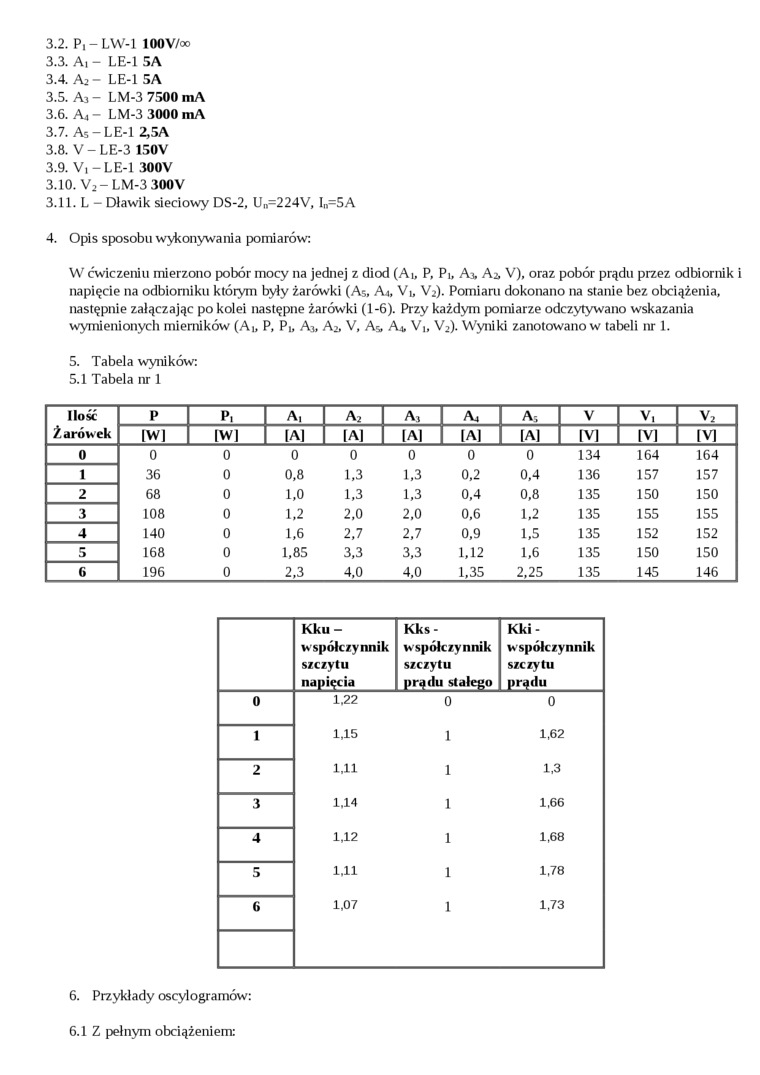

3.2.    P| - LW-1 100V/oo

3.3.    Ai - LE-1 5A

3.4.    A₂ - LE-1 5A

3.5.    A₃- LM-3 7500 mA

3.6.    A4 - LM-3 3000 mA

3.7.    As-LE-1 2,5A

3.8.    V - LE-3 150V

3.9.    V,-LE-1 300V

3.10.    V₂-LM-3 300V

3.11.    L - Dławik sieciowy DS-2, U„=224V, I„=5A

4. Opis sposobu wykonywania pomiarów:

W ćwiczeniu mierzono pobór mocy na jednej z diod (Ai, P, Pi, A* A* V), oraz pobór prądu przez odbiornik i napięcie na odbiorniku którym były żarówki (As, A4, Vb V₂). Pomiaru dokonano na stanie bez obciążenia, następnie załączając po kolei następne żarówki (1-6). Przy każdym pomiarze odczytywano wskazania wymienionych mierników (Ai, P, Pi, A₃, A* V, As, A* V_łf V₂). Wyniki zanotowano w tabeli nr 1.

5. Tabela wyników:

5.1 Tabela nr 1

Ilość	P	P.	A,	a2	A*	A4	As	V	V,	v2
Żarówek	|W|	|W|	[Al	[AJ	[A]	[Al	[Al	[VI	[VI	[VI
0	0	0	0	0	0	0	0	134	164	164
1	36	0	0,8	1,3	1,3	0,2	0.4	136	157	157
2	68	0	1,0	1,3	1,3	0,4	0,8	135	150	150
3	108	0	1,2	2,0	2,0	0,6	1.2	135	155	155
4	140	0	1,6	2,7	2,7	0,9	1,5	135	152	152
5	168	0	1,85	3,3	3,3	1,12	1,6	135	150	150
6	196	0	2,3	4,0	4,0	1,35	2,25	135	145	146

	Kku - współczynnik szczytu napięcia	Kks - współczynnik szczytu prądu stałego	Kki - współczynnik szczytu prądu
0	1,22	0	0
1	1,15	1	1,62
2	1.11	1	1,3
3	1.14	1	1,66
4	1,12	1	1,68
5	1.11	1	1,78
6	1,07	1	1,73

6. Przykłady oscylogramów: 6.1 Z pełnym obciążeniem:
