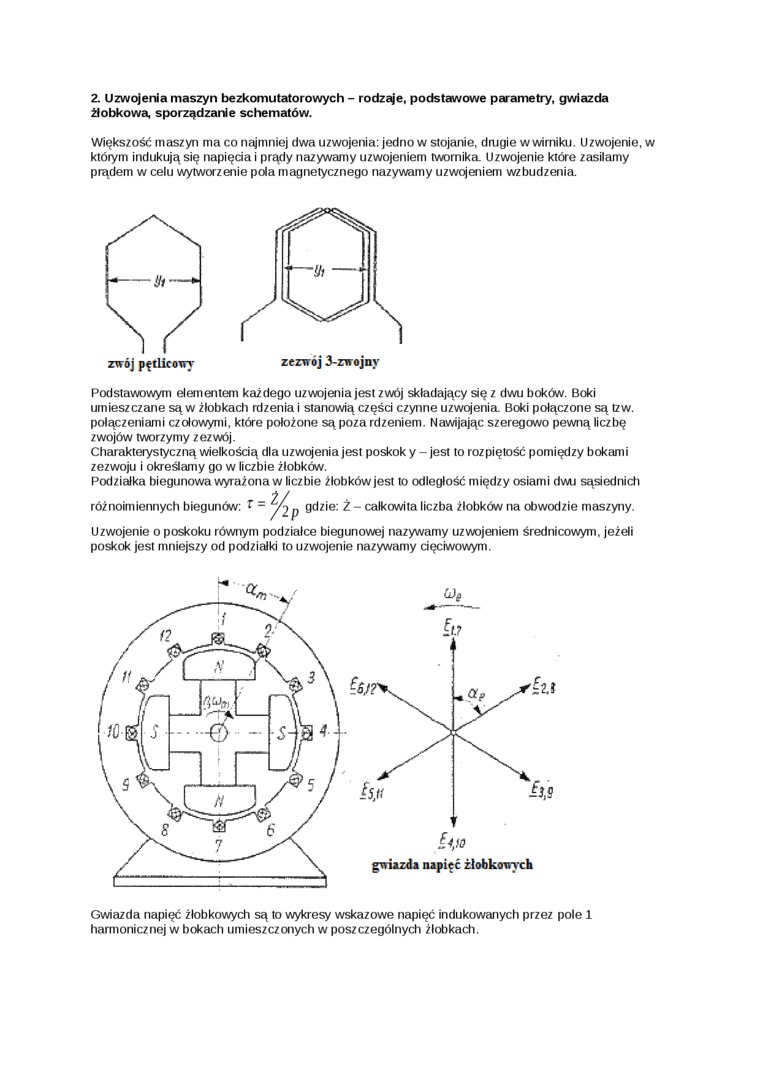

2. Uzwojenia maszyn bezkomutatorowych - rodzaje, podstawowe parametry, gwiazda żłobkową sporządzanie schematów.

Większość maszyn ma co najmniej dwa uzwojenia: jedno w slojanie, drugie w wirniku. Uzwojenie, w któiym indukują się napięcia i prądy nazywamy uzwojeniem twomika. Uzwojenie które zasilamy prądem w celu wytworzenie pola magnetycznego nazywamy uzwojeniem wzbudzenia.


Podstawowym elementem każdego uzwojenia jest zwój składający się z dwu boków. Boki umieszczane są w żłobkach rdzenia i stanowią części czynne uzwojenia. Boki połączone są tzw. połączeniami czołowymi, które położone są poza rdzeniem. Nawijając szeregowo pewną liczbę zwojów tworzymy zezwój.

Charakterystyczną wielkością dla uzwojenia jest poskok y - jest to rozpiętość pomiędzy bokami zezwoju i określamy go w liczbie żłobków.

Podziałka biegunowa wyrażona w liczbie żłobków jest to odległość między osiami dwu sąsiednich

różnoimiennych biegunów:


gdzie: Ż - całkowita liczba żłobków na obwodzie maszyny.

Uzwojenie o poskoku równym podziałce biegunowej nazywamy uzwojeniem średnicowym, jeżeli poskok jest mniejszy od podzialki to uzwojenie nazywamy cięciwowym.


Gwiazda napięć żłobkowych są to wykresy wskazowe napięć indukowanych przez pole 1 harmonicznej w bokach umieszczonych w poszczególnych żłobkach.
