ich kolejne odbicie pod kątem 90° i skierowane do lupy, a następnie do oka obserwatora, który widzi obrazy fragmentów przeciwległych końców pęcherzyka rozdzielone od siebie krawędzią optyczną. Spoziomowanej libeli odpowiada koincydencja tych obrazów.

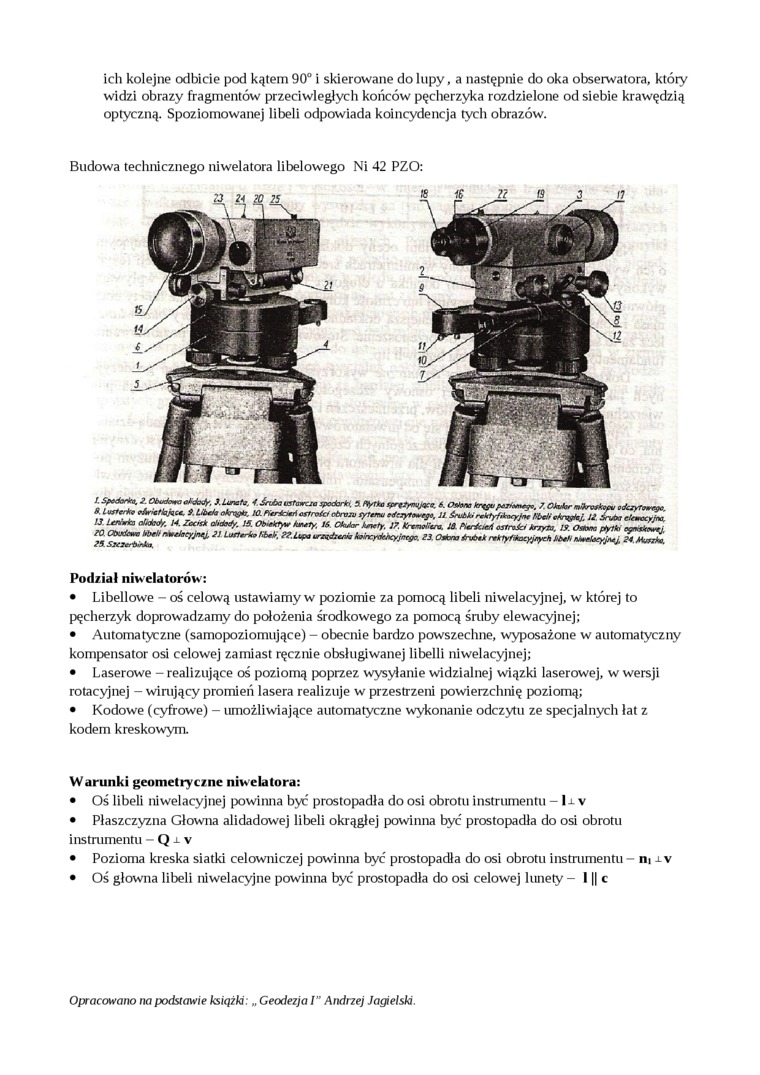

Budowa technicznego niwelatora libelowego Ni 42 PZO:

/. Spodarka, 2. Obudowa oHody. 3. Lmta. 4. Jrt/>o ustawcia spodarki. 3. frytko tprętynu/iye. 6. Ostano krąuporńtwgo. 7. Okular mikroskopu odaytowego 3. UUhokrogtz. 10. Kerdded ort roki obron tyrano edtzytowego. 11 SrubJu rekty/.kaeyjno Aboli okmgksj 12. Śruba etewacyh*. 12^nnrka (Mody 14. Zocitk oltdody. 15. Obiektyw tunery. 16 Okular brety. 17. KremaKtra. 13. Piardcie/l oslraJci krjyta. 19. Ottona pytki omskowej. 20. ObxCowe kbefr nweJaeyjoą, 21 Lusterko Ubek. 22. lupa urządzenia koincydencyjnego. 23. Ottona śrubek rektyfikacyjnych kbeti niwelacyjnej, 24. Muszko. 23. Sjć2cf'ty>s>Ł&.

Podział niwelatorów:

•    Libellowe - oś celową ustawiamy w poziomie za pomocą libeli niwelacyjnej, w której to pęcherzyk doprowadzamy do położenia środkowego za pomocą śruby elewacyjnej;

•    Automatyczne (samopoziomujące) - obecnie bardzo powszechne, wyposażone w automatyczny kompensator osi celowej zamiast ręcznie obsługiwanej libelli niwelacyjnej;

•    Laserowe - realizujące oś poziomą poprzez wysyłanie widzialnej wiązki laserowej, w wersji rotacyjnej - wirujący promień lasera realizuje w przestrzeni powierzchnię poziomą;

•    Kodowe (cyfrowe) - umożliwiające automatyczne wykonanie odczytu ze specjalnych łat z kodem kreskowym.

Warunki geometryczne niwelatora:

•    Oś libeli niwelacyjnej powinna być prostopadła do osi obrotu instrumentu -1 ± v

•    Płaszczyzna Głowna alidadowej libeli okrągłej powinna być prostopadła do osi obrotu instrumentu - Qiv

•    Pozioma kreska siatki celowniczej powinna być prostopadła do osi obrotu instrumentu -niiv

•    Oś główna libeli niwelacyjne powinna być prostopadła do osi celowej lunety — 11| c

Opracowano na podstawie książki: „ Geodezja 1” Andrzej Jagielski.
