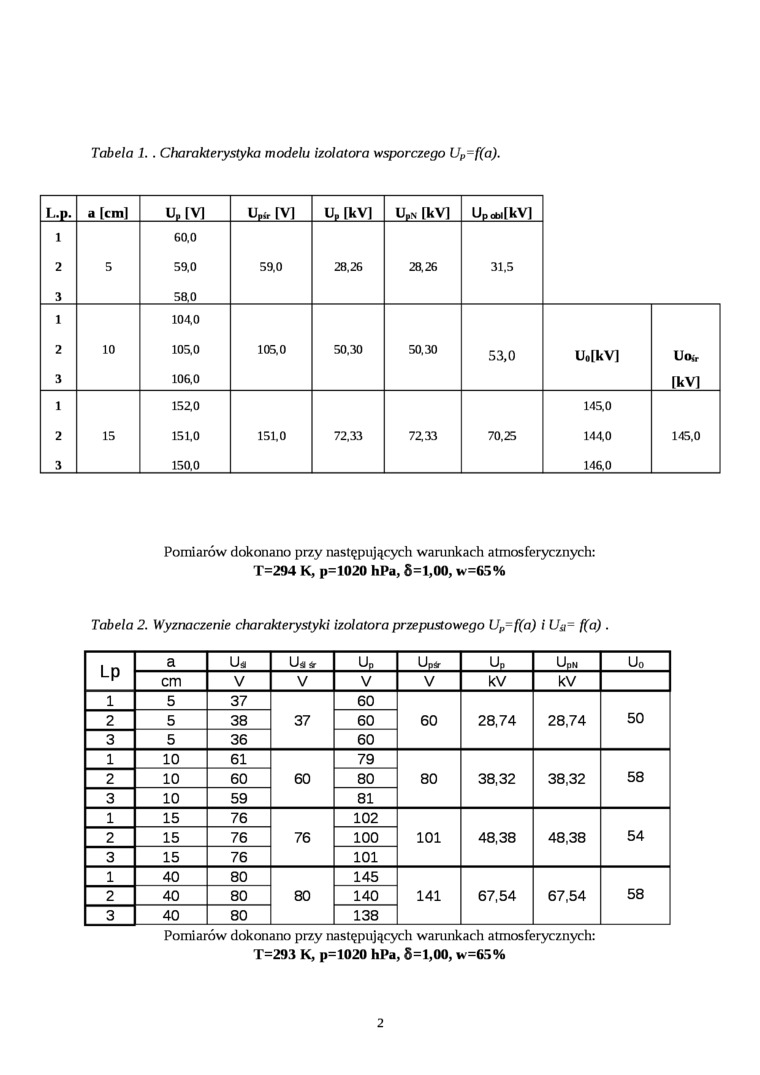

Tabela 1.. Charakterystyka modelu izolatora wsporczego U_p=f(a).

L.p.	a |cm|	IM vi	IW [V]	UP [kV]	UpN [kVl	Up<«[kV]
1 2 3	5	60,0 59.0 58.0	59,0	28,26	28,26	31,5
1		104.0
2	10	105.0	105.0	50,30	50,30	53,0	U0[kV]	UOir
3		106,0						[kV]
1		152,0					145,0
2	15	151,0	151,0	72,33	72,33	70,25	144,0	145,0
3		150,0					146.0

Pomiarów dokonano przy następujących warunkach atmosferycznych: T=294 K, p=1020 hPa, 5=1,00, w=65%

Tabela 2. Wyznaczenie charakterystyki izolatora przepustowego U_p=f(a) i Un= f(a) .

Lp	a	U*	Ug <t	Up	tu	Up	UpN	Uo
	cm	V	V	V	V	kv	kv
1	5	37	37	60	60	28,74	28,74	50
2	5	38		60
3	5	36		60
1	10	61	60	79	80	38,32	38,32	58
2	10	60		80
3	10	59		81
1	15	76	76	102	101	48,38	48,38	54
2	15	76		100
3	15	76		101
1	40	80	80	145	141	67,54	67,54	58
2	40	80		140
3	40	80		138

Pomiarów dokonano przy następujących warunkach atmosferycznych: T=293 K, p=1020 hPa, 5=1,00, w=65%
