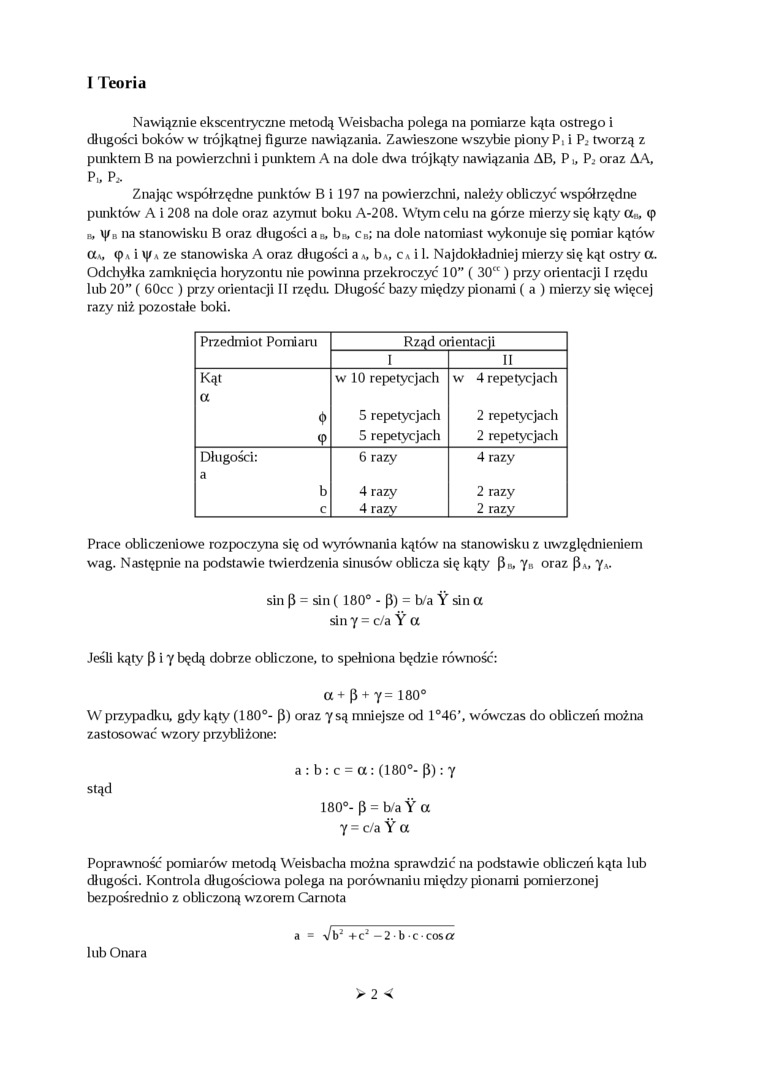

I Teoria

Nawiąziiie ekscentryczne metodą Weisbacha polega na pomiarze kąta ostrego i długości boków w trójkątnej figurze nawiązania. Zawieszone wszybie piony P, i P_> tworzą z punktem B na powierzchni i punktem A na dole dwa trójkąty nawiązania AB, P „ P> oraz AA, Pu Pa.

Znając współrzędne punktów B i 197 na powierzchni, należy obliczyć współrzędne punktów A i 208 na dole oraz azymut boku A-208. Wtymcelu na górze mierzy się kąty Ot* (p b, V|/b na stanowisku B oraz długości a b, ba, cb; na dole natomiast wykonuje się pomiar kątów CCa, cpA i ze stanowiska A oraz długości a a, b a, c a i 1. Najdokładniej mierzy się kąt ostry a. Odchyłka zamknięcia horyzontu nie powinna przekroczyć 10” ( 30" ) przy orientacji I rzędu lub 20” ( 60cc ) przy orientacji II rzędu. Długość bazy między pionami ( a ) mierzy się więcej razy niż pozostałe boki.

Przedmiot Pomiaru

Rząd orientacji

I

II

Kąt

w 10 repetycjach

w 4 repetycjach

a

Ó

5 repetycjach

2 repetycjach

<P

5 repetycjach

2 repetycjach

Długości:

6 razy

4 razy

b

4 razy

2 razy

c

4 razy

2 razy

Prace obliczeniowe rozpoczyna się od wyrównania kątów na stanowisku z uwzględnieniem wag. Następnie na podstawie twierdzenia sinusów oblicza się kąty pn, Y» oraz pA, Y'-

sin P = sin ( 180° - P) = b/a Y sin a sin y = e/a Y a

Jeśli kąty P i Y będą dobrze obliczone, to spełniona będzie równość:

a + P +Y= 180°

W przypadku, gdy kąty (180°- P) oraz ysą mniejsze od 1°46’, wówczas do obliczeń można zastosować wzory przybliżone:

a : b : c = a : (180°- p): Y

stąd


180°- P = b/a Y a Y = c/a Y a

Poprawność pomiarów metodą Weisbacha można sprawdzić na podstawie obliczeń kąta lub długości. Kontrola długościowa polega na porównaniu między pionami pomierzonej bezpośrednio z obliczoną wzorem Carnota

a = •Jb1 +c2 -2-b-c-cosor

lub Onara


>2<
