0,5b + h*tg(4S°-^<P)

h„ =-—

<g<p,

(p-pozorny kąt tarcia wewnętrznego skał ociosowych, (ps- pozorny kąt tarcia wewnętrznego skał w stropie

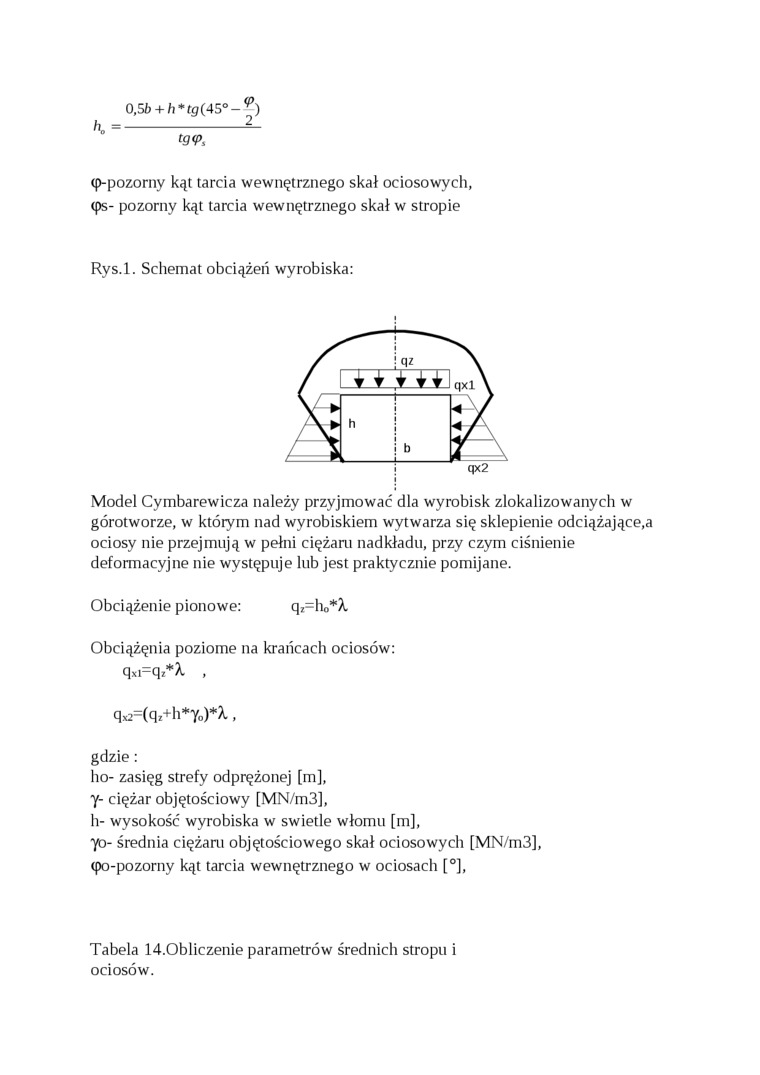

Rys.l. Schemat obciążeń wyrobiska:

Model Cymbarewicza należy przyjmować dla wyrobisk zlokalizowanych w górotworze, w któiym nad wyrobiskiem wytwarza się sklepienie odciążające,a ociosy nie przejmują w pełni ciężaru nadkładu, przy czym ciśnienie deformacyjne nie występuje lub jest praktycznie pomijane.

Obciążenie pionowe:    q,=h„*A.

Obciążęnia poziome na krańcach ociosów: qxi=qz*X. ,

qx2=(qz+h*Yo)*A.,

gdzie:

ho- zasięg strefy odprężonej [m],

y- ciężar objętościowy [MN/m3],

h- wysokość wyrobiska w świetle włomu [m],

yo- średnia ciężaru objętościowego skał ociosowych [MN/m3],

<po-pozorny kąt tarcia wewnętrznego w ociosach [°],

Tabela 14.0bliczenie parametrów średnich stropu i ociosów.
