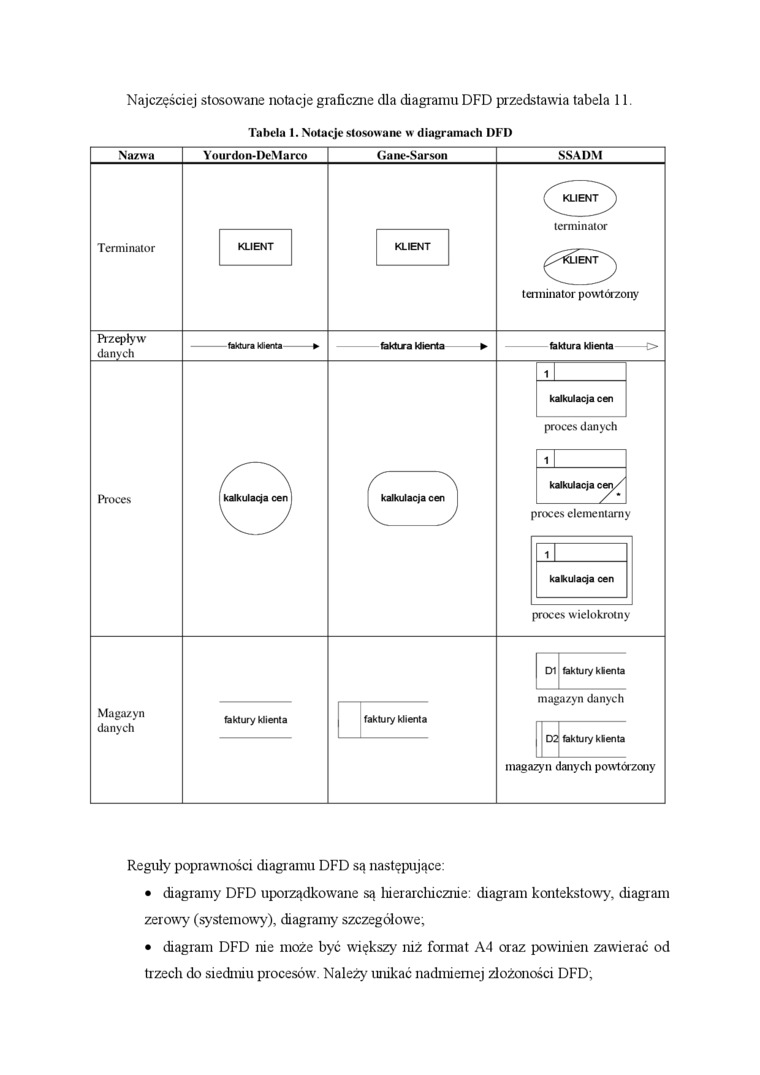

Najczęściej stosowane notacje graficzne dla diagramu DFD przedstawia tabela 11.

Tabela 1. Notacje stosowane w diagramach DFD

Nazwa

Terminator

Przepływ

danych

Proces

Magazyn

danych

Yourdon-DcMarco

Canc-Sarson

SSADM

KLIENT

KLIENT

KLIENT

terminator

^^JENT^ terminator powtórzony

faktura klienta

l kalkulacja cen

faktury klienta

faktira klienta    ►

faktura klienta

kalkulacja cen

proces danych

kalkulacja

kalkulacja cen

faktury klienta

proces elementarny

kakulaqa cen

proces wielokrotny

D1 faktury kienta

magazyn danych

faktury kienta

magazyn danych powtórzony

Reguły poprawności diagramu DFD są następujące:

•    diagramy DFD uporządkowane są liierarchicznie: diagram kontekstowy, diagram zerowy (systemowy), diagramy szczegółowe;

•    diagram DFD nie może być większy niż format A4 oraz powinien zawierać od trzech do siedmiu procesów. Należy unikać nadmiernej złożoności DFD;
