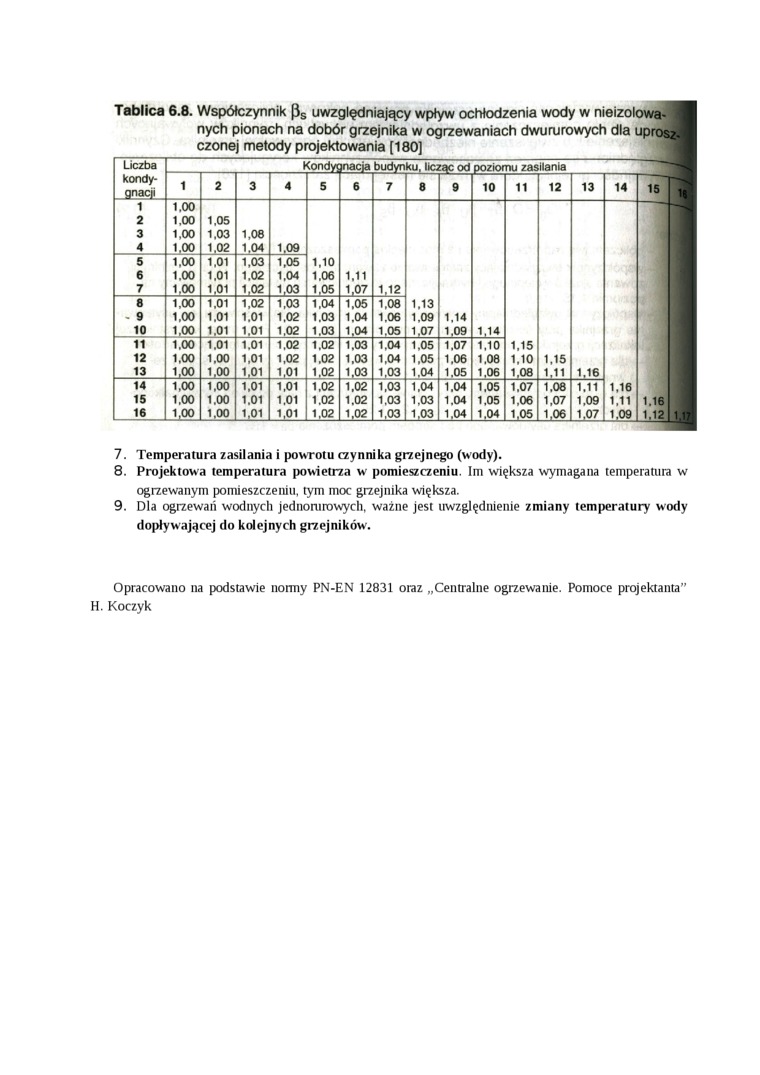

Tablica 6.8. Współczynnik (3_S uwzględniający wpływ ochłodzenia wody w nieizolowa-nych pionach na dobór grzejnika w ogrzewaniach dwururowych dla uprj czonej metody projektowania [180]

Liczba Kondy gnacji	Kondyę					jnacia budynku, licząc od				poziomu zasilania
	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	1.00
2	1.00	1.05
3	1.00	1.03	1,08
4	1.00	1,02	1.04	1.09
5	1.00	1.01	1,03	1,05	1.10
6	1.00	1.01	1.02	1.04	1.06	1.11
7	1.00	1.01	1.02	1,03	1,05	1,07	1,12
8	1,00	1.01	1,02	1.03	1,04	1,05	1.08	1.13
- 9	1,00	1.01	1.01	1.02	1.03	1.04	1.06	1.09	1.14
10	1.00	1.01	1.01	1,02	1.03	1.04	1.05	1.07	1.09	1.14
11	1.00	1.01	1.01	1.02	1.02	1.03	1.04	1.05	1.07	1.10	1,15
12	1.00	1.00	1.01	1,02	1.02	1.03	1.04	1,05	1.06	1.08	1.10	1.15
13	1,00	1.00	1,01	1,01	1.02	1.03	1.03	1.04	1.05	1.06	1,08	1.11	1.16
14	1.00	1.00	1.01	1.01	1.02	1,02	1,03	1,04	1.04	1.05	1.07	1.08	1.11	1,16
15	1.00	1.00	1.01	1.01	1.02	1.02	1.03	1.03	1.04	1.05	1.06	1.07	1.09	1.11	1.16
16	1,00	1.00	lML	1.01	1.02	1,02	1.03	1.03	1.04	1.04	1.05	_L06,	1.07	1.09	1.12

7.    Temperatura zasilania i powrotu czynnika grzejnego (wody).

8.    Projektowa temperatura powietrza w pomieszczeniu. Im większa wymagana temperatura w ogrzewanym pomieszczeniu, tym moc grzejnika większa.

9.    Dla ogrzewań wodnych jednomrowych, ważne jest uwzględnienie zmiany temperatury wody dopływającej do kolejnych grzejników'.

Opracowano na podstawie normy PN-EN 12831 oraz „Centralne ogrzewanie. Pomoce projektanta” H. Koczyk
