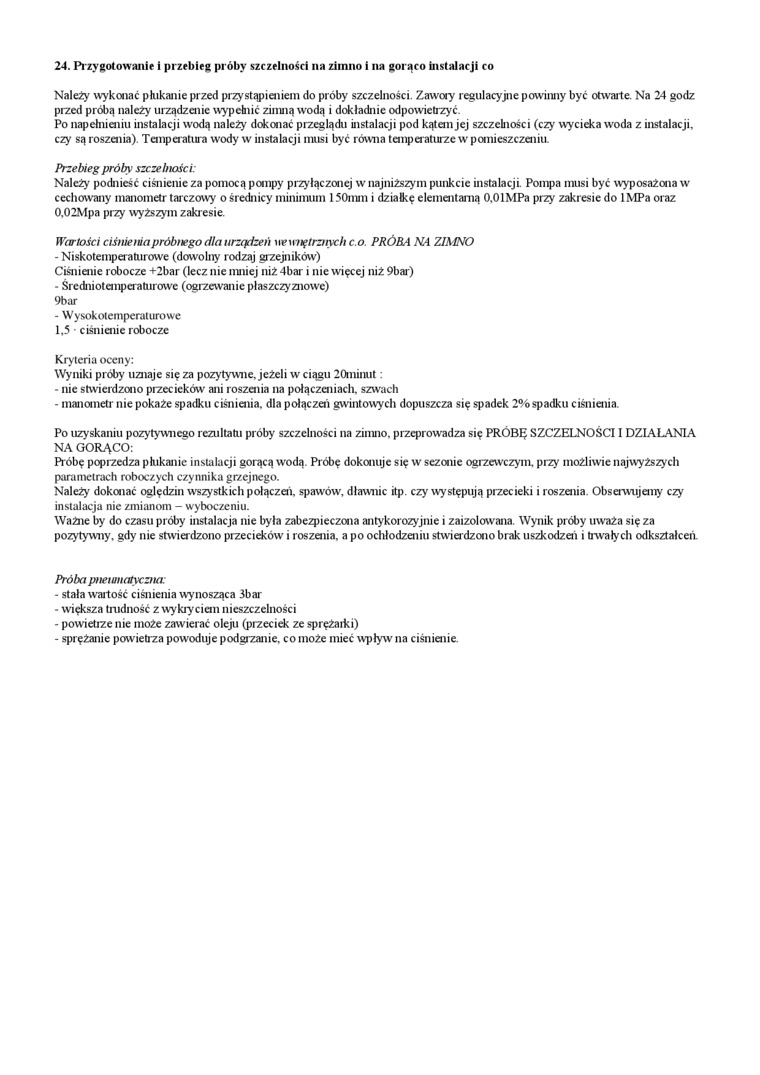

24. Przygotowanie i przebieg próby szczelności na zimno i na gorąco instalacji co

Należ)' wykonać płukanie przed przystąpieniem do próby szczelności. Zawory regulacyjne powinny być otwarte. Na 24 godz przed próbą należy urządzenie wypełnić zimną wodą i dokładnie odpowietrzyć.

Po napełnieniu instalacji wodą należ)' dokonać przeglądu instalacji pod kątem jej szczelności (czy wycieka woda z instalacji, czy są roszenia). Temperatura wody w instalacji musi być równa temperaturze w pomieszczeniu.

Przebieg próby szczelności:

Należ)’ podnieść ciśnienie za pomocą pompy przyłączonej w najniższym punkcie instalacji. Pompa musi być wyposażona w cechowany manometr tarczowy o średnicy minimum 150nun i działkę elementarną O.OIMPa przy zakresie do IMPa oraz 0,02Mpa przy wyższym zakr esie.

Wartości ciśnienia próbnego dla urządzeń wewnętrznych co PRÓBA NA ZIMNO

-    Niskotemper aturowe (dowolny rodzaj grzejników)

Ciśnienie robocze +2bar (lecz nie mniej niż 4bar i nie więcej niż 9bar)

-    Średniotemperaturowe (ogrzewanie płaszczyznowe)

9bar

-    Wysokotemperaturowe 1,5 • ciśnienie robocze

Kryteria oceny:

Wyniki próby uznaje się za pozytywne, jeżeli w ciągu 20minut:

• nic stwierdzono przecieków ani roszenia na połączeniach, szwach

-    manometr nie pokaże spadku ciśnienia, dla połączeń gwintowych dopuszcza się spadek 2% spadku ciśnienia.

Po uzyskaniu pozytywnego rezultatu próby szczelności na zimno, przeprowadza się PRÓBĘ SZCZELNOŚCI I DZIAŁANIA NA GORĄCO:

Próbę poprzedza płukanie instalacji gorącą wodą. Próbę dokonuje się w sezonie ogrzewczym, przy możliwie najwyższych parametrach roboczych czynnika grzejnego.

Należ)' dokonać oględzin wszystkich połączeń, spawów, dlawnic itp. czy występują przecieki i roszenia. Obserwujemy czy instalacja nie zmianom - wyboczeniu.

Ważne by do czasu próby instalacja nie była zabezpieczona antykorozyjnie i zaizolowana Wynik próby uważa się za pozytywny, gdy nie stwierdzono przecieków i roszenia, a po ochłodzeniu stwierdzono brak uszkodzeń i trwałych odkształceń.

Próba pneumatyczna

-    stała wartość ciśnienia wynosząca 3bar

-    większa trudność z wykryciem nieszczelności

-    powietrze nie może zawierać oleju (przeciek ze sprężaiki)

-    sprężanie powietrza powoduje podgrzanie, co może mieć wpływ na ciśnienie.
