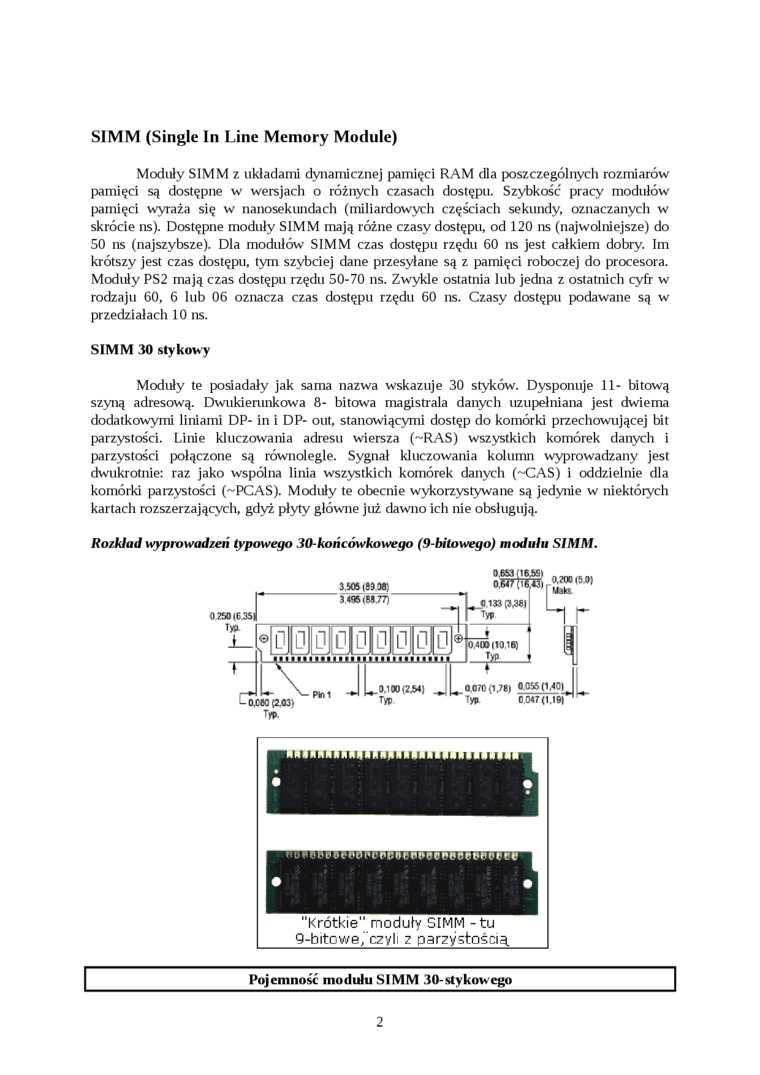

SIMM (Single In Linę Memory Module)

Moduły SIMM z układami dynamicznej pamięci RAM dla poszczególnych rozmiarów pamięci są dostępne w wersjach o różnych czasach dostępu. Szybkość pracy modułów pamięci wyraża się w na nosek unda ch (miliardowych częściach sekundy, oznaczanych w skrócie ns). Dostępne moduły SIMM mają różne czasy dostępu, od 120 ns (najwolniejsze) do 50 ns (najszybsze). Dla modułów SIMM czas dostępu rzędu 60 ns jest całkiem dobry. Im krótszy jest czas dostępu, tym szybciej dane przesyłane są z pamięci roboczej do procesora. Moduły PS2 mają czas dostępu rzędu 50-70 ns. Zwykle ostatnia lub jedna z ostatnich cyfr w rodzaju 60, 6 lub 06 oznacza czas dostępu rzędu 60 ns. Czasy dostępu podawane są w przedziałach 10 ns.

SIMM 30 stykowy

Moduły te posiadały jak sama nazwa wskazuje 30 styków. Dysponuje 11- bitową szyną adresową. Dwukierunkowa 8- bitowa magistrala danych uzupełniana jest dwiema dodatkowymi liniami DP- in i DP- out, stanowiącymi dostęp do komórki przechowującej bit parzystości. Lirue kluczowania adresu wiersza (~RAS) wszystkich komórek danych i parzystości połączone są równolegle. Sygnał kluczowania kolumn wyprowadzany jest dwukrotnie: raz jako wspólna linia wszystkich komórek danych (~CAS) i oddzielnie dla komórki parzystości (~PCAS). Moduły te obecnie wykorzystywane są jedynie w niektórych kartach rozszerzających, gdyż płyty główne już dawno ich nie obsługują.

Rozkład wyprowadzeń typowego 30-końcówkowego (9-bitowego) modułu SIMM.

"Krótkie" moduły SIMM - tu 9-bitowe,'czyli z parzystością

Pojemność modułu SIMM 30-stykowego
