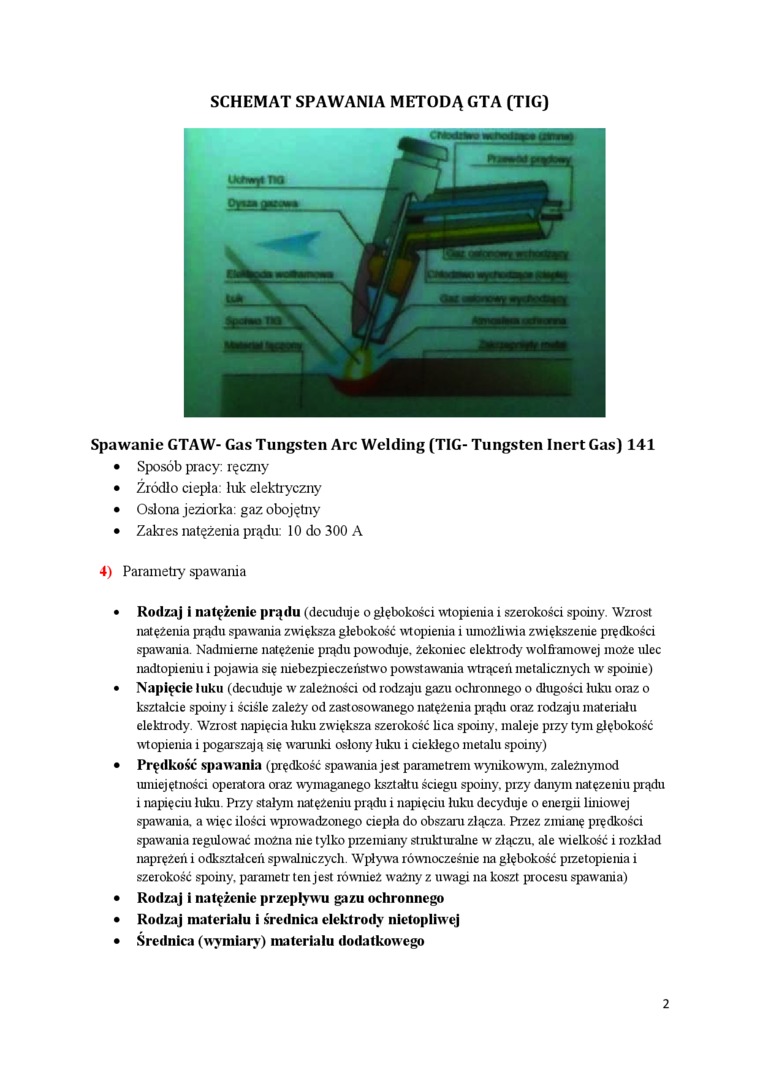

SCHEMAT SPAWANIA METODĄ GTA (TIG)

Spawanie GTAW- Gas Tungsten Arc Welding (TIG- Tungsten Inert Gas) 141

•    Sposób pracy: ręczny

•    Źródło ciepła: Ink elektryczny

•    Osłona jeziorka: gaz obojętny

•    Zakres natężenia prądu: 10 do 300 A

4) Parametry spawania

•    Rodzaj i natężenie prądu (decuduje o głębokości wtopienia i szerokości spoiny. Wzrost natężenia prądu spawania zwiększa głębokość wtopienia i umożliwia zwiększenie prędkości spawania. Nadmienić natężenie prądu powoduje, źekoniec elektrody w olframowej może ulec nadtopieniu i pojawia się niebezpieczeństwo powstawania wtrąceń metalicznych wr spoinie)

•    Napięcie luku (decuduje w zależności od rodzaju gazu ocliroiuiego o długości luku oraz o kształcie spoiny i ściśle zależy od zastosowanego natężenia prądu oraz rodzaju materiału elektrody. Wzrost napięcia luku zwiększa szerokość lica spoiny, maleje przy tym głębokość wtopienia i pogarszają się warunki osłony luku i ciekłego metalu spoiny)

•    Prędkość spaw ania (prędkość spawania jest parametrem wynikowym, zależnymod umiejętności operatora oraz wymaganego kształtu ściegu spoiny, przy danym natężeniu prądu i napięciu luku. Przy stałym natężeniu prądu i napięciu luku decyduje o energii liniowej spawania, a więc ilości wprowadzonego ciepła do obszaru złącza. Przez zmianę prędkości spawania regulować można nie tylko przemiany strukturalne w złączu, ale wielkość i rozkład naprężeń i odkształceń spwalniczych. Wpływa równocześnie na głębokość przetopienia i szerokość spoiny, parametr ten jest również ważny z uwagi na koszt procesu spawania)

•    Rodzaj I natężenie przepływu gazu ochronnego

•    Rodzaj materiału i średnica elektrody nietopliwej

•    Średnica (wymian) materiału dodatkowego

2
