120558

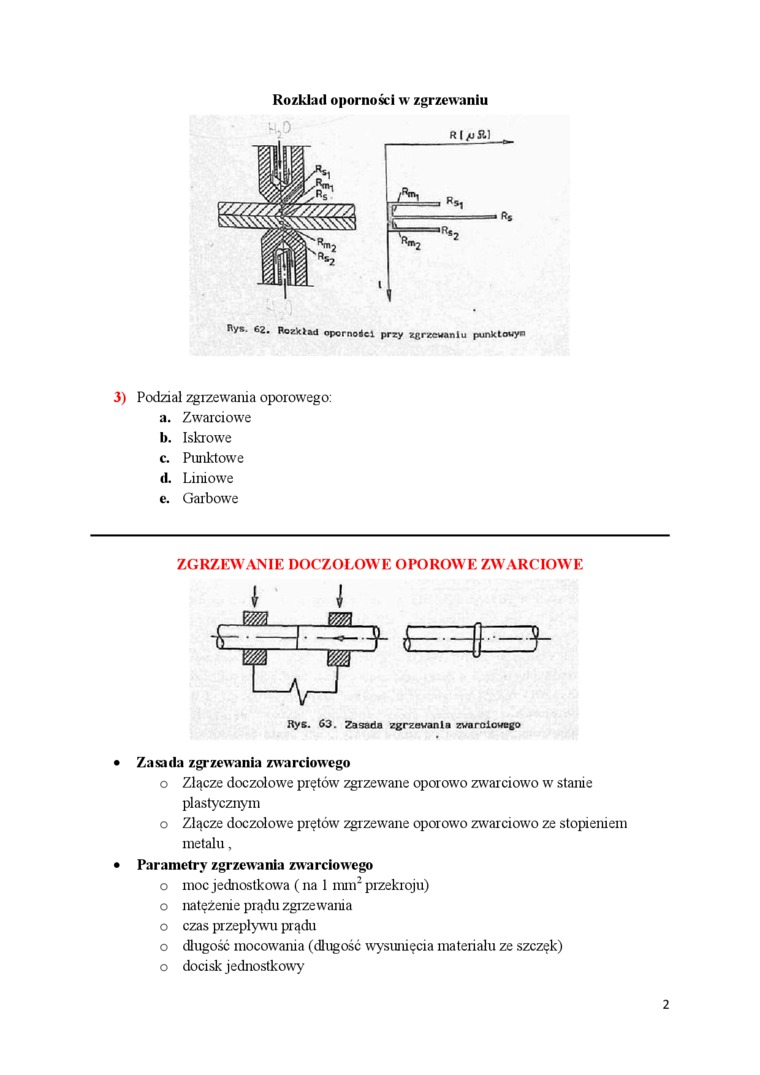

Rozkład oporności w zgrzewaniu
R | yu 511
Rys. 62. Rozkład oporności przy zgrzewaniu ponktowyn
3) Podział zgrzewania oporowego:
a. Zwarciowe
b. Iskrowe
c. Punktowe
d. Liniowe
e. Garbowe
ZGRZEWANIE DOCZOŁOWE OPOROWE ZWARCIOWE
Rys. 63. Zasada zgrzewania zwarciowego
• Zasada zgrzewania zwarciowego
o Złącze doczołowe prętów zgrzewane oporowo zwarciowo w stanie plastycznym
o Złącze doczołowe prętów zgrzewane oporowo zwarciowo ze stopieniem metalu,
• Parametry zgrzewania zwarciowego
o moc jednostkowa (na 1 mm2 przekroju) o natężenie prądu zgrzewania o czas przepływu prądu
o długość mocowania (długość wysunięcia materiału ze szczęk) o docisk jednostkowy
2
