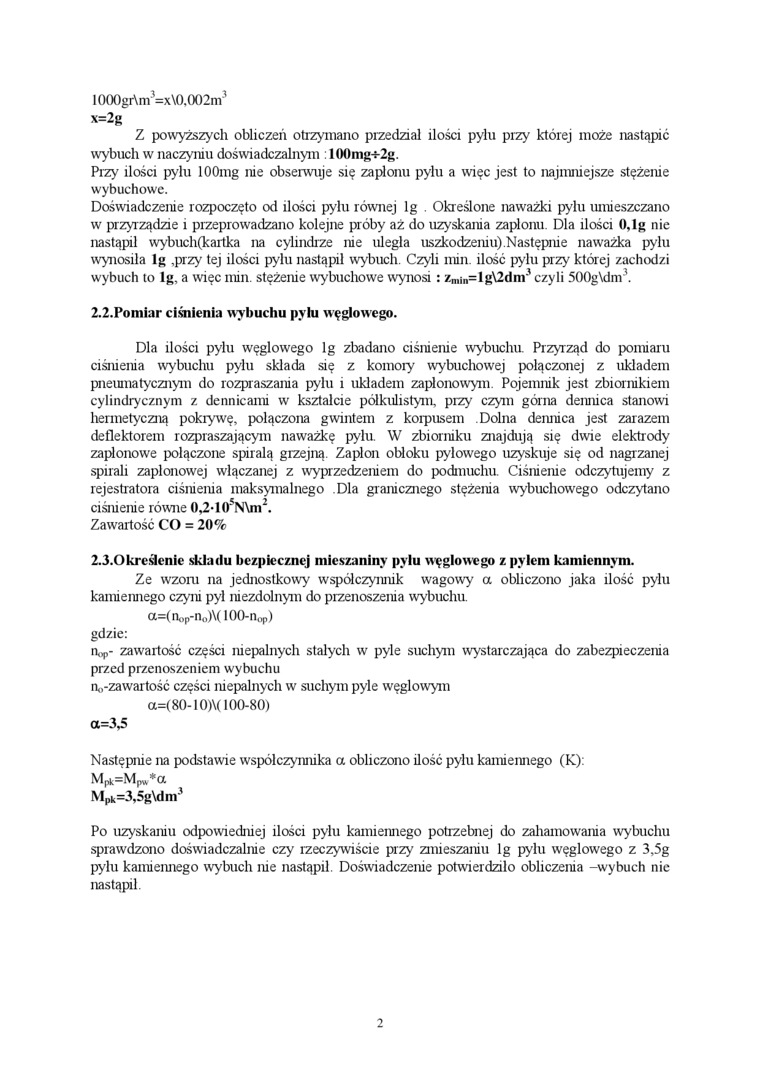

1000gr\m3=x\0.002nv x=2g

Z powyższych obliczeń otrzymano przedział ilości pyłu przy której może nastąpić wybuch w naczyniu doświadczalnym 100mg+2g.

Pizy ilości pyłu lOOmg nie obserwuje się zapłonu pyłu a więc jest to najmniejsze stężenie wybuchowa.

Doświadczenie rozpoczęto od ilości pyłu równej lg . Określone naważki pyłu umieszczano w przyrządzie i przeprowadzano kolejne próby aż do uzyskania zapłonu Dla ilości (),lg nie nastąpił wybuch(kartka na cylindrze nie uległa uszkodzeni u).Następme naważka pyłu wynosiła lg ,przy tej ilości pyłu nastąpił wybuch. Czyli min. ilość pyłu przy której zachodzi wybuch to lg, a więc min. stężenie wybuchowe wynosi : zmin=lg\2dm3 czyli 500g\dnv\

2.2.Pomiar ciśnienia wybuchu pyłu węglowego.

Dla ilości pyłu węglowego lg zbadano ciśnienie wybuchu. Przyrząd do pomiaru ciśnienia wybuchu pyłu składa się z komory wybuchowej połączonej z układem pnemnatycznym do rozpraszania pyłu i układem zapłonowym. Pojemnik jest zbiornikiem cylindrycznym z dennicami w kształcie półkulistym, przy czym górna dennica stanowi hermetyczną pokrywę, połączona gwintem z korpusem Dolna deiuiica jest zarazem deflektorem rozpraszającym naważkę pyłu. W zbiorniku znajdują się dwie elektrody zapłonowe połączone spiralą grzejną Zapłon obłoku pyłowego uzyskuje się od nagrzanej spirali zapłonowej włączanej z wyprzedzeniem do podmuchu. Ciśnienie odczytujemy z rejestratora ciśnienia maksymalnego Dla granicznego stężenia wybuchowego odczytano ciśnienie równe 0,2-105N\m2.

Zawartość CO = 20%

2.3.0kreślenie składu bezpiecznej mieszaniny pyłu węglowego z pyłem kamiennym.

Ze wzoru na jednostkowy współczynnik wagowy a obliczono jaka ilość pyłu kamiennego czyni pył niezdolnym do przenoszenia wybuchu. a=(noP-n0)\( 100-n,v)

gdzie:

riop- zawartość części niepalnych stałych w pyle suchym wystarczająca do zabezpieczenia przed przenoszeniem wybuchu

n„-zawartość części niepalnych w suchym pyle węglowym a=(80-10)\( 100-80)

a=3,5

Następme na podstawie współczynnika a obliczono ilość pyłu kamiennego (K):

Mpk=Mpu*a

Mpk=3,5g\dm'

Po uzyskaniu odpowiedniej ilości pyłu kamiennego potrzebnej do zahamowania wybuchu sprawdzono doświadczalnie czy rzeczywiście przy zmieszaniu lg pyłu węglowego z 3,5g pyłu kamiennego wybuch nie nastąpił. Doświadczenie potwierdziło obliczenia -wybuch nic nastąpił.

2
