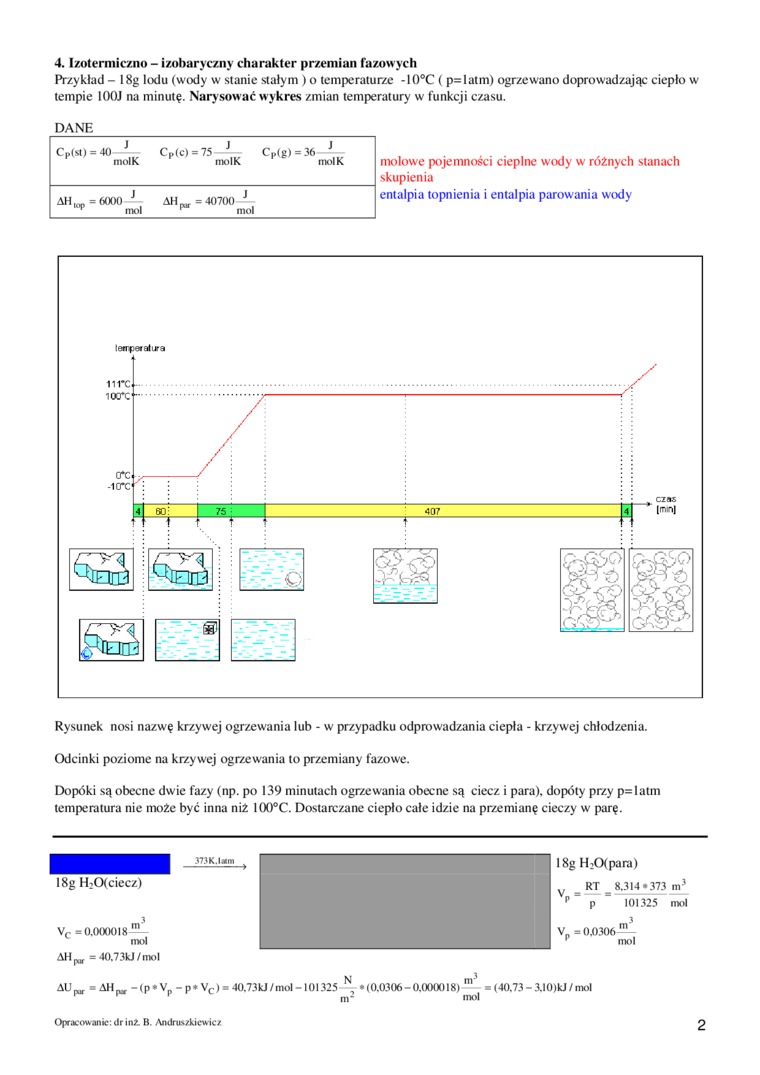

4. l7.otermic/no - izoharyczny charakter przemian fazowych

Przykład - 18g lodu (wody w stanic stałym ) o temperaturze -10°C ( p=latm) ogrzewano doprowadzając ciepło w tempie 100J na minutę. Narysować wykres zmian temperatury w funkcji czasu.

DANE

Cp(sł) = 40—-— 1 molK

Cp(c) = 75—-— CP(g) = 36—-—

P molK 1 molK

AH lop = 6000 v mol

AHm =40700 J-mol

molowe pojemności cieplne wody w różnych stanach skupienia

entalpia topnienia i entalpia parowania wody

Rysunek nosi nazwę krzywej ogrzewania lub - w przypadku odprowadzania ciepła - krzywej chłodzenia.


Odcinki poziome na krzywej ogrzewania to przemiany fazowe.

Dopóki są obecne dwie fazy (np. po 139 minutach ogrzewania obecne są ciecz i para), dopóty przy p=latm temperatura nie może być inna niż 100°C. Dostarczane ciepło całe idzie na przemianę cieczy w parę.

Opracowanie: dr in2. B. Andruszkiewicz


2
