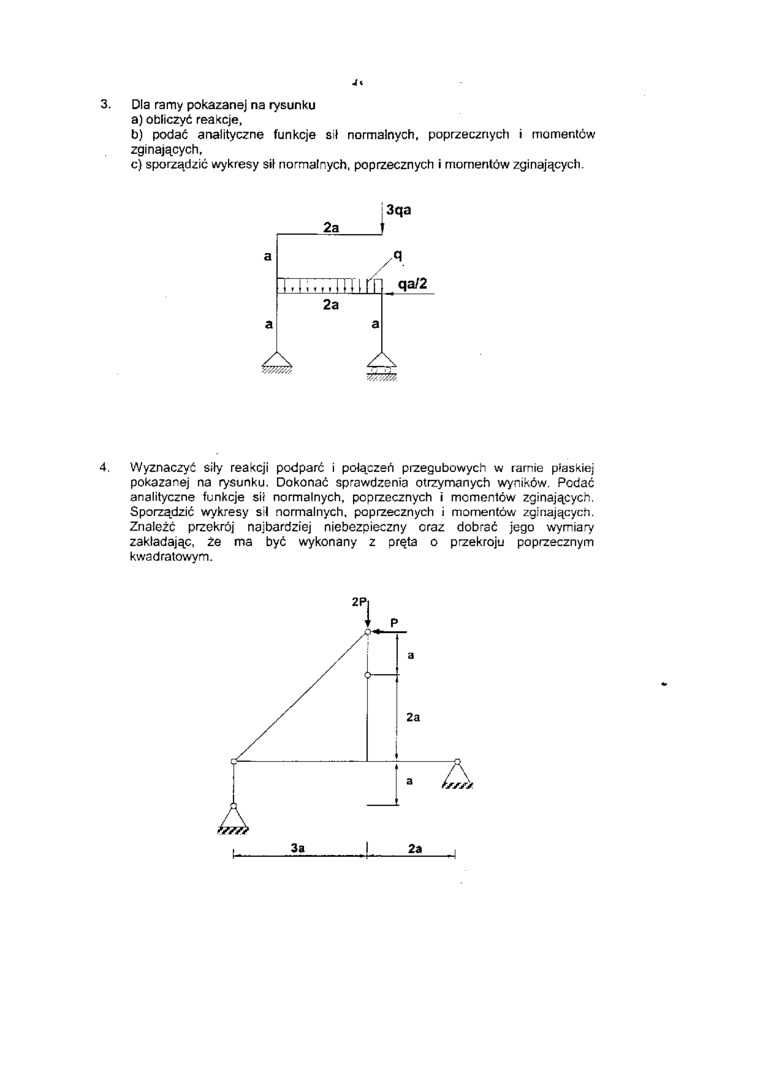

3. Dla ramy pokazanej na rysunku

a)    obliczyć reakcje,

b)    podać analityczne funkcje sił normalnych, poprzecznych i momentów zginających,

c)    sporządzić wykresy sił normalnych, poprzecznych i momentów zginających.

3qa

2a

4. Wyznaczyć siły reakcji podparć i połączeń przegubowych w ramie płaskiej pokazanej na rysunku. Dokonać sprawdzenia otrzymanych wyników. Podać analityczne funkcje sił normalnych, poprzecznych i mcmentów zginających. Sporządzić wykresy sił normalnych, poprzecznych i momentów zginających. Znaleźć przekrój najbardziej niebezpieczny oraz dobrać jego wymiary zakładając, że ma być wykonany z pręta o przekroju poprzecznym kwadratowym.

3a

2a
