Rozdział:

5-1

5-2

5-3

Strony:

148-155

156-164

164-169

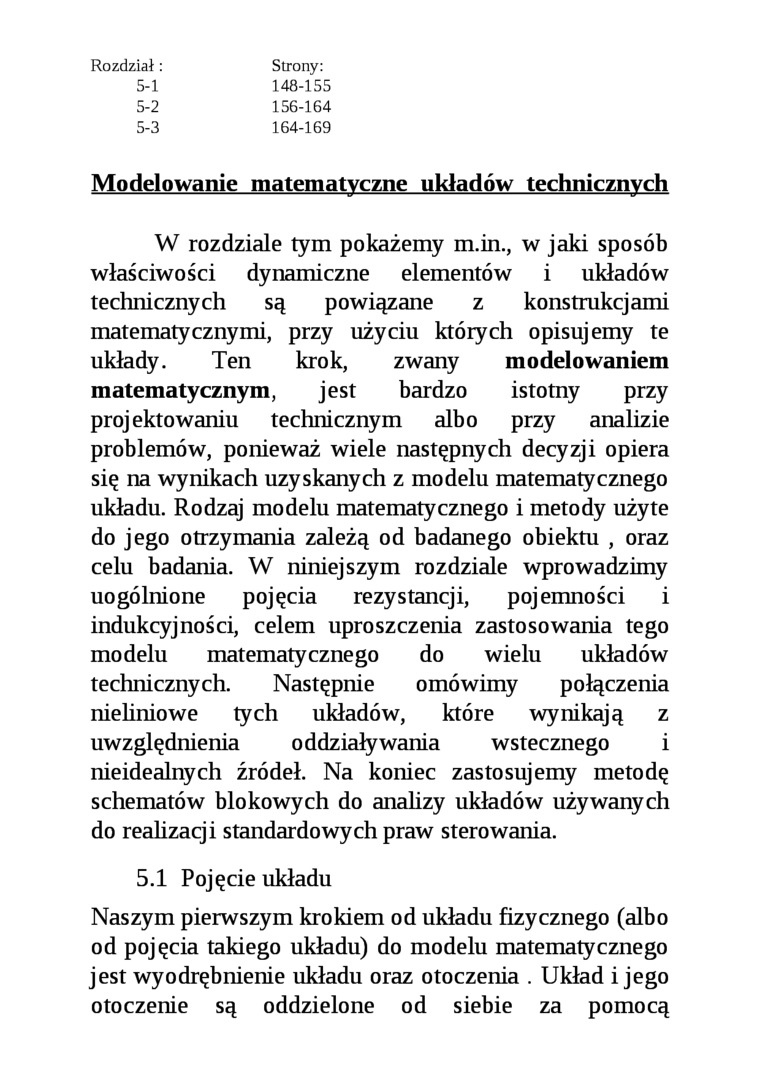

Modelowanie matematyczne układów technicznych

W rozdziale tym pokażemy m.in., w jaki sposób właściwości dynamiczne elementów i układów technicznych są powiązane z konstrukcjami matematycznymi, przy użyciu których opisujemy te układy. Ten krok, zwany modelowaniem matematycznym, jest bardzo istotny przy projektowaniu technicznym albo przy analizie problemów, ponieważ wiele następnych decyzji opiera się na wynikach uzyskanych z modelu matematycznego układu. Rodzaj modelu matematycznego i metody użyte do jego otrzymania zależą od badanego obiektu , oraz celu badania. W niniejszym rozdziale wprowadzimy uogólnione pojęcia rezystancji, pojemności i indukcyjności, celem uproszczenia zastosowania tego modelu matematycznego do wielu układów technicznych. Następnie omówimy połączenia nieliniowe tych układów, które wynikają z uwzględnienia oddziaływania wstecznego i nieidealnych źródeł. Na koniec zastosujemy metodę schematów blokowych do analizy układów używanych do realizacji standardowych praw sterowania.

5.1 Pojęcie układu

Naszym pierwszym krokiem od układu fizycznego (albo od pojęcia takiego układu) do modelu matematycznego jest wyodrębnienie układu oraz otoczenia . Układ i jego otoczenie są oddzielone od siebie za pomocą
