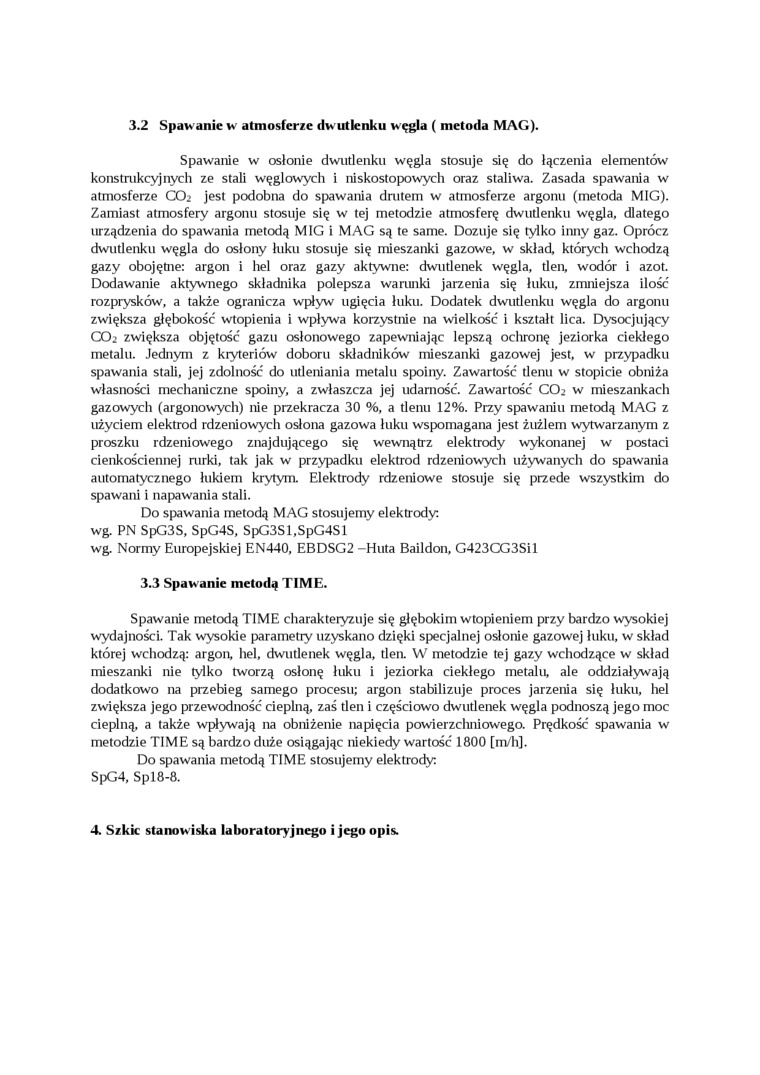

3.2 Spaw anie w atmosferze dwutlenku węgla ( metoda MAG).

Spawanie w osłonie dwutlenku węgla stosuje się do łączenia elementów konstrukcyjnych ze stali węglowych i niskostopowych oraz staliwa. Zasada spawania w atmosferze CO2 jest podobna do spawania drutem w atmosferze argonu (metoda MIG). Zamiast atmosfery argonu stosuje się w tej metodzie atmosferę dwutlenku węgla, dlatego urządzenia do spawania metodą MIG i MAG są te same. Dozuje się tylko inny gaz. Oprócz dwutlenku węgla do osłony luku stosuje się mieszanki gazowe, w skład, których wchodzą gazy obojętne: argon i hel oraz gazy aktywne: dwudenek węgla, den, wodór i azot. Dodawanie aktywnego składnika polepsza warunki jarzenia się łuku, zmniejsza ilość rozprysków, a także ogranicza wpływ ugięcia łuku. Dodatek dwudenku węgla do argonu zwiększa głębokość wtopienia i wpływa korzystnie na wielkość i kształt lica. Dysocjujący CO2 zwiększa objętość gazu osłonowego zapewniając lepszą ochronę jeziorka ciekłego metalu. Jednym z kryteriów doboru składników mieszanki gazowej jest, w przypadku spawania stali, jej zdolność do utleniania metalu spoiny. Zawartość tlenu w stopicie obniża własności mechaniczne spoiny, a zwłaszcza jej udamość. Zawartość CO2 w mieszankach gazowych (argonowych) nie przekracza 30 %, a denu 12%. Przy spawaniu metodą MAG z użyciem elektrod rdzeniowych osłona gazowa łuku wspomagana jest żużlem wytwarzanym z proszku rdzeniowego znajdującego się wewnątrz elektrody wykonanej w postaci cienkościennej rurki, tak jak w przypadku elektrod rdzeniowych używanych do spawania automatycznego łukiem krytym. Elektrody rdzeniowe stosuje się przede wszystkim do spawani i napawania stali.

Do spawania metodą MAG stosujemy elektrody: wg. PN SpG3S, SpG4S, SpG3Sl,SpG4Sl

wg. Normy Europejskiej EN440, EBDSG2 -Huta Baildon, G423CG3Sil 3.3 Spawanie metodą TIME.

Spawanie metodą TIME charakteryzuje się głębokim wtopieniem przy bardzo wysokiej wydajności. Tak wysokie parametry uzyskano dzięki specjalnej osłonie gazowej łuku, w skład której wchodzą: argon, hel, dwutlenek węgla, tlen. W metodzie tej gazy wchodzące w skład mieszanki nie tylko tworzą osłonę łuku i jeziorka ciekłego metalu, ale oddziaływają dodatkowo na przebieg samego procesu; argon stabilizuje proces jarzenia się łuku, hel zwiększa jego przewodność cieplną, zaś den i częściowo dwudenek węgla podnoszą jego moc cieplną, a także wpływają na obniżenie napięcia powierzcłiniowego. Prędkość spawania w metodzie TIME są bardzo duże osiągając niekiedy wartość 1800 [m/h].

Do spawania metodą TIME stosujemy elektrody:

SpG4, Spl8-8.

4. Szkic stanowiska laboratoryjnego i jego opis.
