/hiurnik gazu, w którym zbiera się wytworzony w reaktorze acetylen odprowadzeniem go do miejsca użytkowania,

• zbiornik wody reakcyjnej, w którym znajduje się woda przeznaczona do reakcji

z

karbidem,

•    zbiornik wody chłodzącej, w którym znajduje się woda przeznaczona do obniżenia temperaniry reaktora i acetylenu,

•    zbiornik karbidu, z którego załadowany karbid jest wprowadzany do reaktora za pomocą podajnika lub zsypuje się pod wpływem siły ciężkości.

•    zasobnik karbidu umieszczony na zbiorniku acetylenu,

•    osuszacze i oczyszczacze acetylenu,

•    osprzęt, do którego zalicza się przede wszystkim: zawory bezpieczeństwa, bezpieczniki acetylenowe, manometry, termometry, reduktory ciśnienia, zawory odcinające i spustowe.

Wytwornice niskiego ciśnienia pracują najczęściej jako wytwornice stałe

dopływowe lub

wsypowe. W spawalnictwie znajduje one coraz mniejsze zastosowanie. Natomiast wytwornice wysokiego ciśnienia są* budowane jako przenośne lub stałe i działają jako wsypowe lub dopływowe.

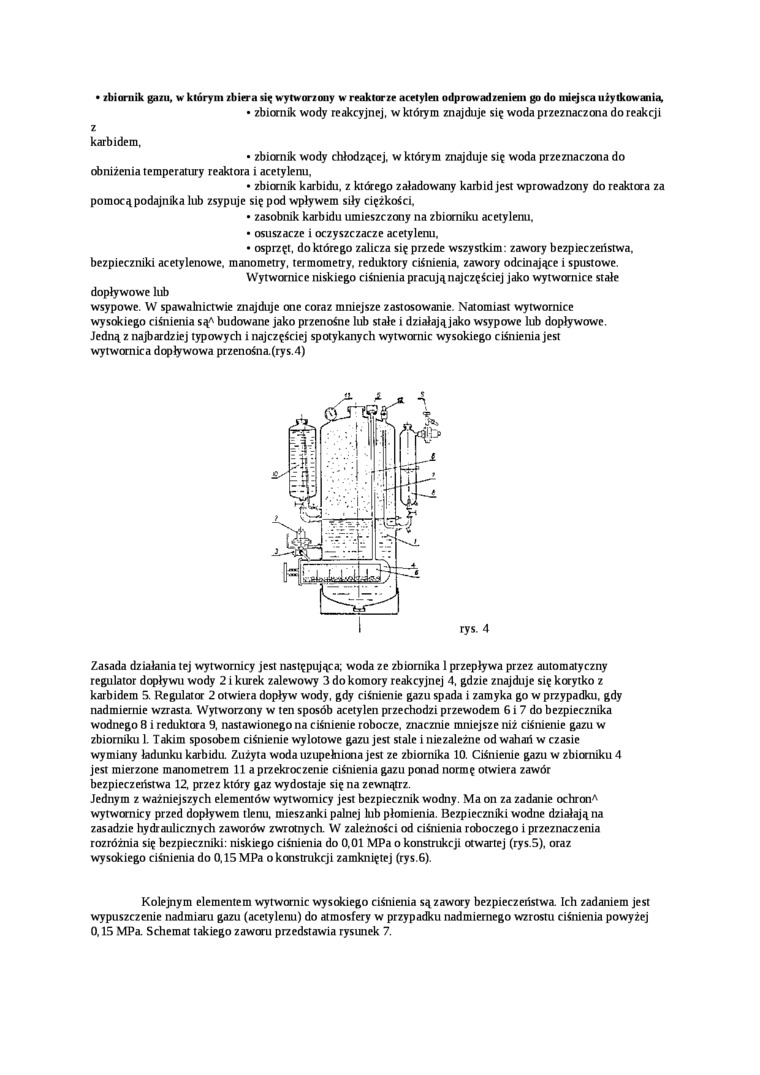

Jedną z najbardziej typowych i najczęściej spotykanych wytwornic wysokiego ciśnienia jest wytwornica dopływowa przenośna(rys.4)

I    rys. 4

Zasada działania tej wytwornicy jest następująca; woda ze zbiornika 1 przepływa przez automatyczny regulator dopływu wody 2 i kurek zalewowy 3 do komory reakcyjnej 4, gdzie znajduje się korytko z karbidem 5. Regulator 2 otwiera dopływ wody, gdy ciśnienie gazu spada i zamyka go w przypadku, gdy nadmiernie wzrasta. Wytworzony w ten sposób acetylen przechodzi przewodem 6 i 7 do bezpiecznika wodnego 8 i reduktora 9. nastawionego na ciśnienie robocze, znacznie mniejsze niż ciśnienie gazu w zbiorniku 1. Takim sposobem ciśnienie wylotowe gazu jest stale i niezależne od wahań w czasie wymiany ładunku karbidu. Zużyta woda uzupełniona jest ze zbiornika 10. Ciśnienie gazu w zbiorniku 4 jest mierzone manometrem 11 a przekroczenie ciśnienia gazu ponad normę otwiera zawór bezpieczeństwa 12, przez który gaz wydostaje się na zewnątrz.

Jednym z ważniejszych elementów wytwornicy jest bezpiecznik wodny. Ma on za zadanie ochron* wytwornicy przed dopływem tlenu, mieszanki palnej lub płomienia. Bezpieczniki wodne działają na zasadzie hydraulicznych zaworów zwrotnych. W zależności od ciśnienia roboczego i przeznaczenia rozróżnia się bezpieczniki: niskiego ciśnienia do 0,01 MPa o konstrukcji otwartej (rys.5), oraz wysokiego ciśnienia do 0,15 MPa o konstrukcji zamkniętej (rys.6).

Kolejnym elementem wytwornic wysokiego ciśnienia są zawory bezpieczeristwa Ich zadaniem jest wypuszczenie nadmiaru gazu (acetylenu) do atmosfery w przypadku nadmiernego wzrostu ciśnienia powyżej 0,15 MPa. Schemat takiego zaworu przedstawia rysunek 7.
