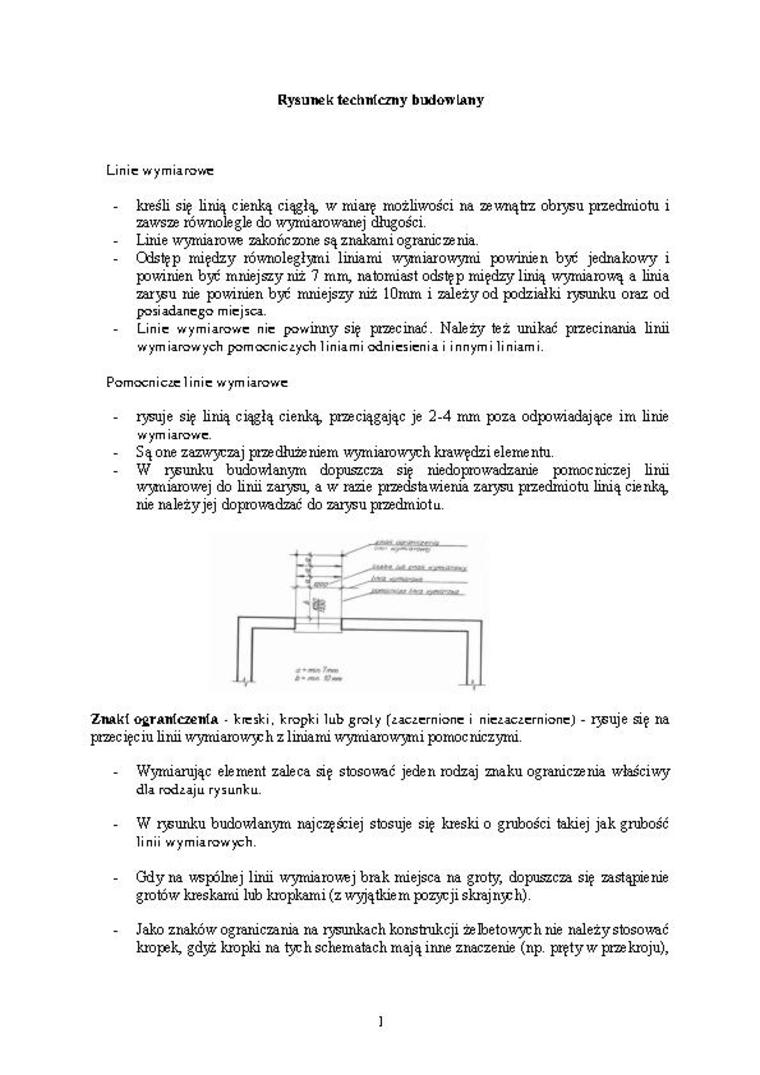

Rysunek techniczny budowlany

Linie wymiarowe

-    kreśli się linią cienką ciągłą, w miarę możliwości na zewnątrz obrysu przedmiotu i zawsze równolegle do wymiarowanej długości.

-    Limę wymiarowe zakończone są znakami ograniczenia.

-    Cdstęp między równoległymi liniami wymiarowymi powinien być jednakowy i powinien być mniejszy niż 7 mm, natomiast odstęp między linią wymiarową a lima zarysu nie powinien być mniejszy niż lOmm i zależy od podziałki rysunku oraz od posiadanego miejsca.

Linie wymiarowe nic powinny się przecinać. Należy też unikać przecinania linii wymiarowych pomocniczych liniami odniesienia i innymi liniami.

Pomocn i cze 1 i n i e w ym iarowc

-    rysuje się linią ciągłą cienką, przeciągając je 2-4 mm poza odpowiadające im limę wymiarowe.

-    S ą one zazwyczaj prze dłużę niem wymiarowych krawędzi eleme ntu.

-    W rysunku budowlanym dopuszcza się niedoprowadzanie pomocniczej linii wymiarowej do linii zarysu, a w razie przedstawienia zarysu przedmiotu linią cienką, nie należy jej doprowadzać do zarysu przedmiotu.

ZliAkt Ograniczeni A - kieski, kropki lub groly (zaczernione i niezaczernionej - rysuje się na przecięciu linii wymiarowych z liniami wymiarowymi pomocniczymi.

-    Wymiarując element zaleca się stosować jeden rodzaj znaku ograniczenia właściwy dla rodzaju rysunku.

-    W ysunku budo udanym najczęściej stosuje się kreski o grubości takiej jak grubość linii wymiarowych.

-    Gdy na wspólnej linii wymiarowej brak miejsca na groty, dopuszcza się zastąpienie grotów kreskami lub kropkami (z wyjątkiem pozy:ji skrajnyh).

-    Jako znaków ograniczania na rysunkach konstrukcji żelbetowych nie należy stosować kropek, gdyż kropki na tych schematach mają inne znaczenie (np. pręty w przekroju),
