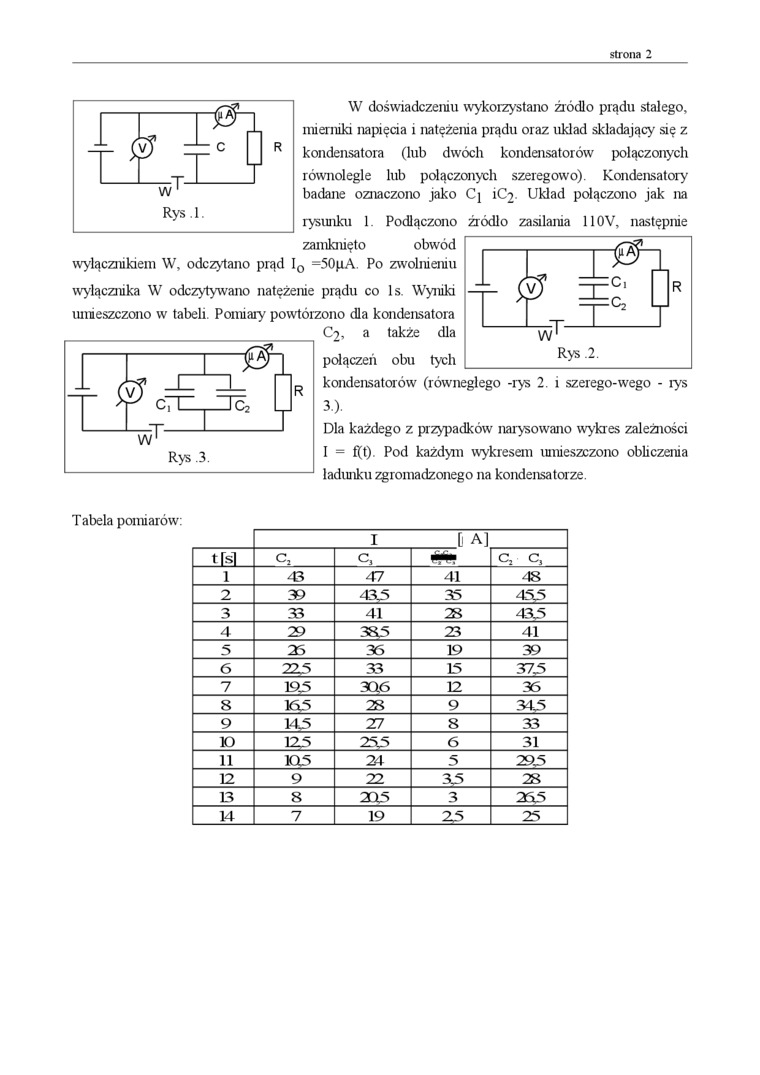

W doświadczeniu wykorzystano źródło prądu stałego, mierniki napięcia i natężenia prądu oraz układ składający się z kondensatora (lub dwóch kondensatorów połączonych równolegle lub połączonych szeregowo). Kondensatory badane oznaczono jako Ci iC2- Układ połączono jak na

źródło zasilania 110V, następnie

rysunku 1. Podłączono zamknięto obwód wyłącznikiem W, odczytano prąd I₀ =50|iA. Po zwolnieniu

wyłącznika W odczytywano natężenie prądu co ls. Wyniki umieszczało w tabeli. Pomiary powtórzono dla kondensatora

C2, a także dla

połączeń obu tych

kondensatorów (równeglego -rys 2. i szerego-wego - rys

3).

Dla każdego z przypadków narysowano wykres zależności I = f(t). Pod każdym wykresem umieszczono obliczenia ładunku zgromadzonego na kondensatorze.

T abela pomiarów:

	I [1 A]
trsi	C2	C,		c, c,
1	43	47	41	48
2	39	435	35	455
3	33	41	28	435
4	29	3&5	23	41
5	25	36	19	39
6	225	33	15	375
7	195	306	12	36
8	165	28	9	345
9	145	27	8	33
K>	125	255	6	31
11	105	24	5	295
12	9	22	35	28
13	8	205	3	255
14	7	19	_25_	25
