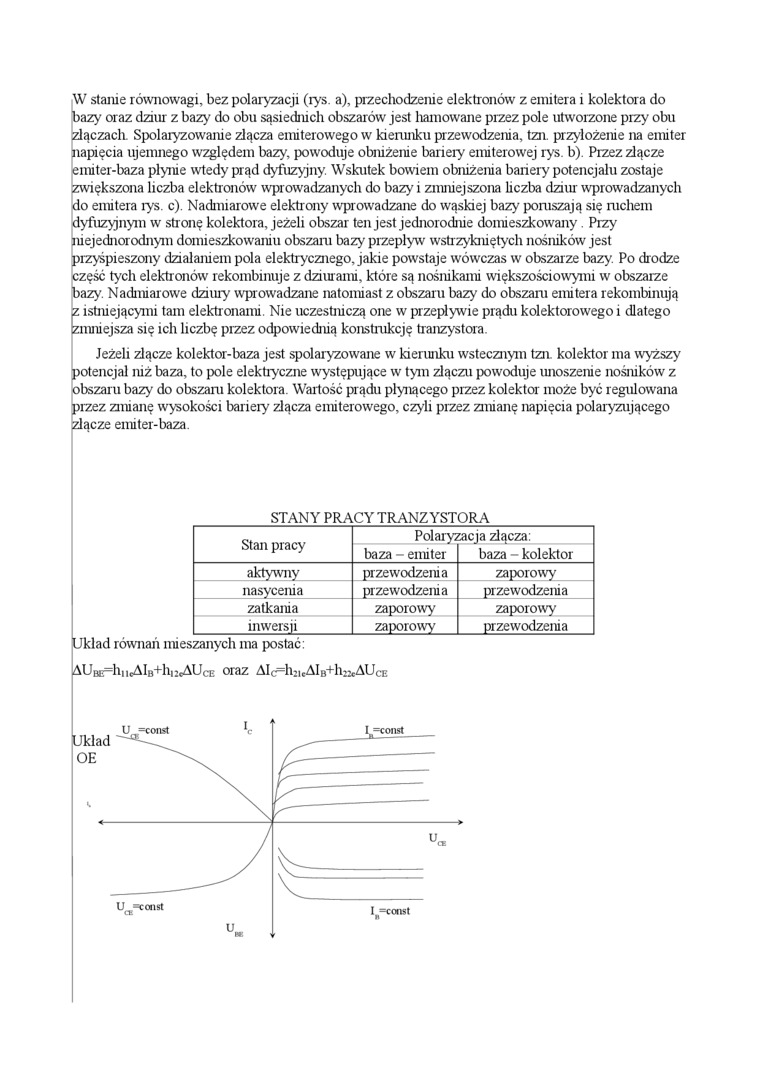

W stanie równowagi, bez polaryzacji (rys. a), przechodzenie elektronów z emitera i kolektora do bazy oraz dziur z bazy do obu sąsiednich obszarów jest hamowane pizez pole utworzone przy obu złączach Spolaryzowanie złącza emiterowego w kierunku przewodzenia, tzn. przyłożenie na emiter napięcia ujemnego względem bazy, powoduje obniżenie bariery emiterowej rys. b). Przez złącze emiter-baza płynie wtedy prąd dyfuzyjny. Wskutek bowiem obniżenia bariery potencjału zostaje zwiększona liczba elektronów wprowadzanych do bazy i zmniejszona liczba dziur wprowadzanych do emitera rys. c). Nadmiarowe elektrony wprowadzane do wąskiej bazy poruszają się mchem dyfuzyjnym w stronę kolektora, jeżeli obszar ten jest jednorodnie domieszkowany. Przy niejednorodnym domieszkowaniu obszaru bazy przepływ' wstrzykniętych nośników jest przyśpieszony działaniem pola elektrycznego, jakie powstaje wówczas w obszarze bazy. Po drodze część tych elektronów rekombinuje z dziurami, które są nośnikami większościowymi w obszarze bazy. Nadmiarowe dziury wprowadzane natomiast z obszaru bazy do obszaru emitera rekombinują z istniejącymi tam elektronami. Nie uczestniczą one w przepływie prądu kolektorowego i dlatego zmniejsza się ich liczbę przez odpowiednią konstrukcję tranzystora.

Jeżeli złącze kolektor-baza jest spolaryzowane w kierunku wstecznym tzn kolektor ma wyższy potencjał niż baza, to pole elektryczne występujące w tym złączu powoduje unoszenie nośników z obszar u bazy do obszaru kolektora. Wartość prądu płynącego przez kolektor może być regulowana przez zmianę wysokości bar iery złącza emiterowego, czyli przez zmianę napięcia polaryzującego złącze emiter-baza.

STANY PRACY TRANZYSTORA

Stan pracy	Polaryzacja zlacza:
	baza - emiter	baza - kolektor
aktywny	przewodzenia	zaporowy
nasycenia	przewodzenia	przewodzenia
zatkania	zaporowy	zaporowy
inwersji	zaporowy	przewodzenia

Układ równań mieszanych ma postać: AUBE=hu«AlB+hi2«AUcE oraz AIcphucAlB+łtacAUcs

U =const *c Układ ^ ^ OE
1
y	^-
_^	\r
U =const CE	I =con»t
^U«
