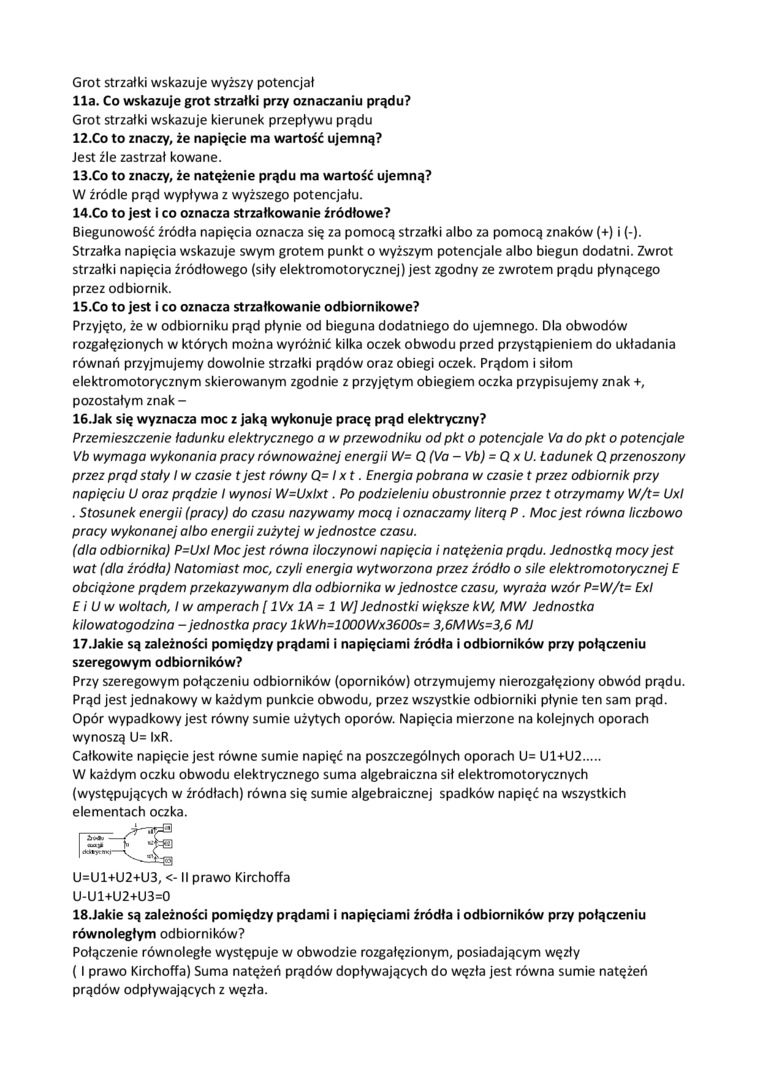

Grot strzałki wskazuje wyższy potencjał

lla. Co wskazuje grot strzałki przy oznaczaniu prądu?

Grot strzałki wskazuje kierunek przepływu prądu

12. Co to znaczy, że napięcie ma wartość ujemną?

Jest źle zastrzał kowane.

13. Co to znaczy, że natężenie prądu ma wartość ujemną?

W źródle prąd wypływa z wyższego potencjału.

14. Co to jest i co oznacza strzałkowa nie źródłowe?

Biegunowość źródła napięcia oznacza się za pomocą strzałki albo za pomocą znaków (+) i (-)• Strzałka napięcia wskazuje swym grotem punkt o wyższym potencjale albo biegun dodatni. Zwrot strzałki napięcia źródłowego (siły elektromotorycznej) jest zgodny ze zwrotem prądu płynącego przez odbiornik.

15. Co to jest i co oznacza strzałkowanie odbiornikowe?

Przyjęto, że w odbiorniku prąd płynie od bieguna dodatniego do ujemnego. Dla obwodów rozgałęzionych w których można wyróżnić kilka oczek obwodu przed przystąpieniem do układania równań przyjmujemy dowolnie strzałki prądów oraz obiegi oczek. Prądom i siłom elektromotorycznym skierowanym zgodnie z przyjętym obiegiem oczka przypisujemy znak +, pozostałym znak -

16. Jak się wyznacza moc z jaką wykonuje pracę prąd elektryczny?

Przemieszczenie ładunku elektrycznego a w przewodniku od pkt o potencjale Va do pkt o potencjale Vb wymaga wykonania pracy równoważnej energii W= Q (Va -Vb) = Qx U. Ładunek Q przenoszony przez prąd stały I w czasie t jest równy Q= I xt. Energia pobrana w czasie t przez odbiornik przy napięciu U oraz prgdzie I wynosi W=Uxlxt. Po podzieleniu obustronnie przez t otrzymamy W/t= Uxl . Stosunek energii (pracy) do czasu nazywamy mocq i oznaczamy literę P. Moc jest równa liczbowo pracy wykonanej albo energii zużytej w jednostce czasu.

(dla odbiornika) P=Uxl Moc jest równa iloczynowi napięcia i natężenia prądu. Jednostką mocy jest wat (dla źródła) Natomiast moc, czyli energia wytworzona przez źródło o sile elektromotorycznej E obciążone prądem przekazywanym dla odbiornika w jednostce czasu, wyraża wzór P=W/t= Exl E i U w woltach, I w amperach (lVx 1A = 1 W] Jednostki większe kW, MW Jednostka kilowatogodzina - jednostka pracy lkWh=1000Wx3600s= 3,6MWs=3,6 MJ

17. Jakie są zależności pomiędzy prądami i napięciami źródła i odbiorników przy połączeniu szeregowym odbiorników?

Przy szeregowym połączeniu odbiorników (oporników) otrzymujemy nierozgałęziony obwód prądu. Prąd jest jednakowy w każdym punkcie obwodu, przez wszystkie odbiorniki płynie ten sam prąd. Opór wypadkowy jest równy sumie użytych oporów. Napięcia mierzone na kolejnych oporach wynoszą U= lxR.

Całkowite napięcie jest równe sumie napięć na poszczególnych oporach U= U1+U2.....

W każdym oczku obwodu elektrycznego suma algebraiczna sił elektromotorycznych (występujących w źródłach) równa się sumie algebraicznej spadków napięć na wszystkich elementach oczka.

U=U1+U2+U3, <- II prawo Kirchoffa U-U1+U2+U3=0

18.Jakie są zależności pomiędzy prądami i napięciami źródła i odbiorników przy połączeniu równoległym odbiorników?

Połączenie równoległe występuje w obwodzie rozgałęzionym, posiadającym węzły (I prawo Kirchoffa) Suma natężeń prądów dopływających do węzła jest równa sumie natężeń prądów odpływających z węzła.
