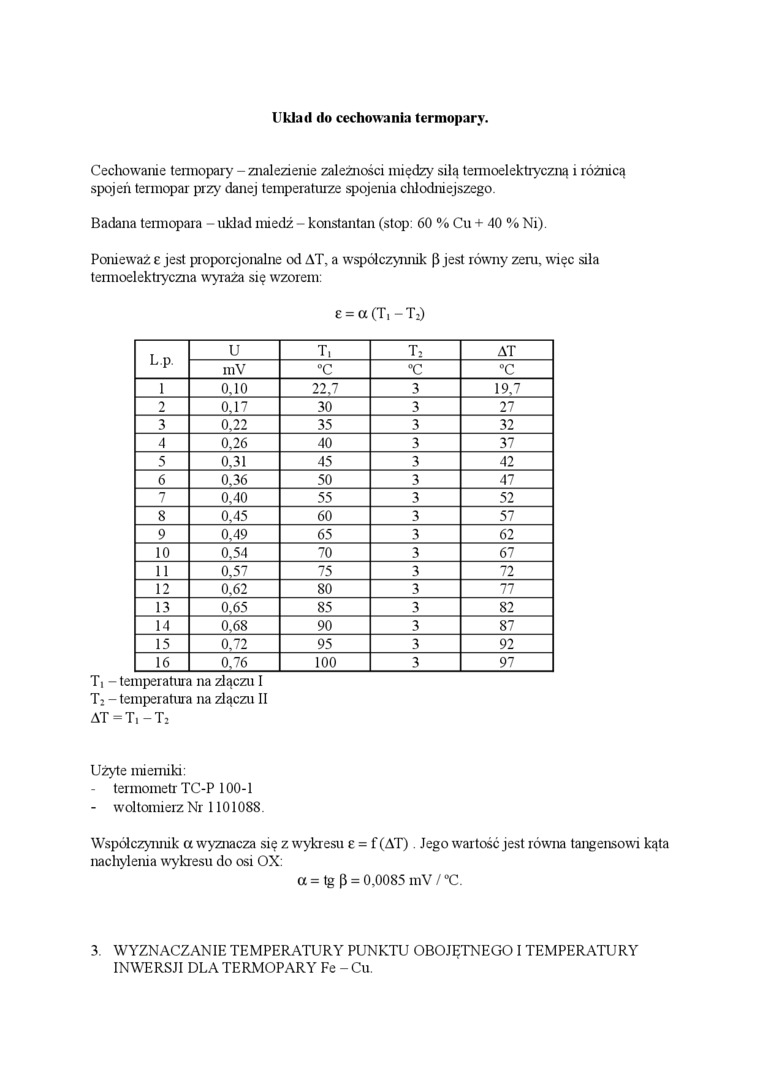

Układ do cechowania termopary.

Cechowanie tennopary - znalezienie zależności między silą tennoelektiyczną i różnicą spojeń termopar przy danej temperaturze spojenia clilodniejszego.

Badana tennopara - układ miedź - konstantan (stop: 60 % Cu + 40 % Ni).

Ponieważ e jest proporcjonalne od AT, a współczynnik p jest równy zeru, więc silą tennoelektiyczną wyraża się wzorem:

e = a(T,-T2)

L.p.	U	T,	T,	AT
	mV	°C	°C	°C
1	0,10	22,7	3	19,7
2	0,17	30	3	27
3	0,22	35	3	32
4	0,26	40	3	37
5	0,31	45	3	42
6	0.36	50	3	47
7	0.40	55	3	52
8	0,45	60	3	57
9	0,49	65	3	62
10	0,54	70	3	67
11	0,57	75	3	72
12	0,62	80	3	77
13	0,65	85	3	82
14	0,68	90	3	87
15	0,72	95	3	92
16	0,76	100	3	97

Ti - temperatura na złączu I T_: - temperatura na złączu II AT = Ti -Ta

Użyte mierniki:

termometr TC-P 100-1 - woltomierz Nr 1101088.

Współczyimik a wyznacza się z wykresu e = f (AT). Jego wartość jest równa tangensowi kąta nachylenia wykresu do osi OX:

ot = tg p = 0,0085 mV/°C.

3. WYZNACZANIE TEMPERATURY PUNKTU OBOJĘTNEGO I TEMPERATURY INWERSJI DLA TERMOPARY Fe - Cu.
