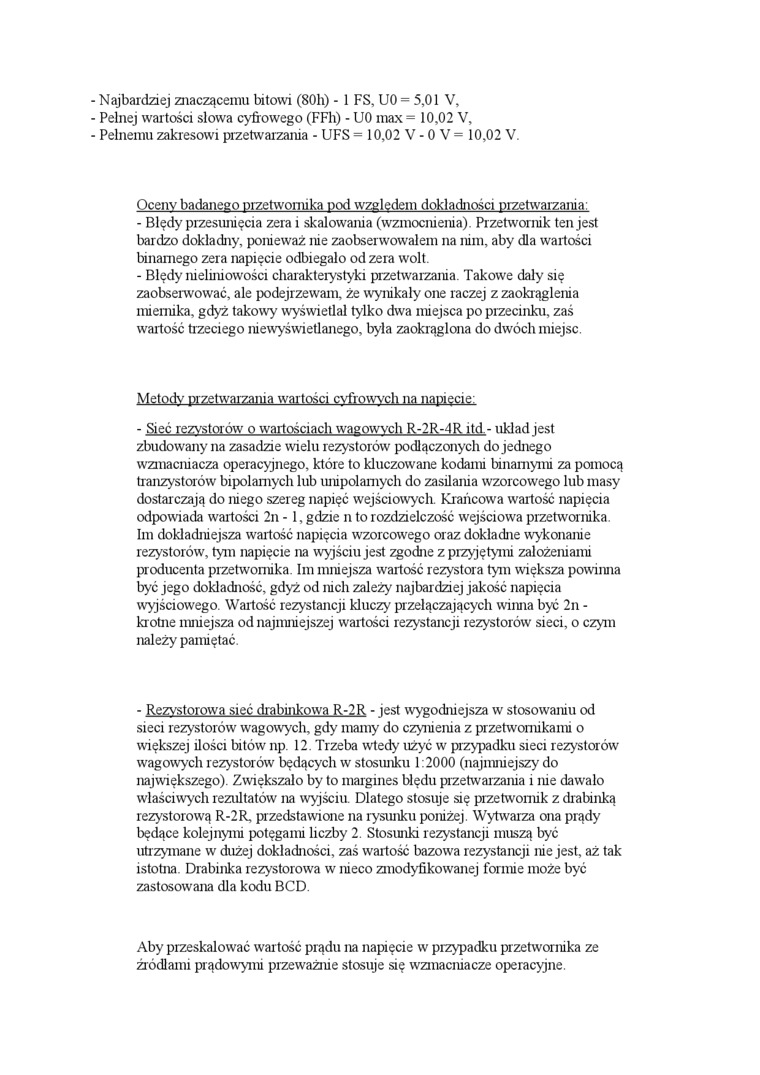

Najbardziej znaczącemu bitowi (80h) - 1 FS, UO = 5,01 V,
Pełnej wartości słowa cyfrowego (FFh) - UO max = 10,02 V, Pełnemu zakresowi przetwarzania - UFS = 10,02 V - 0 V = 10,02 V.
Oceny badanego przetwornika pod względem dokładności przetwarzania:
- Błędy przesunięcia zera i skalowania (wzmocnienia). Przetwornik ten jest bardzo dokładny, ponieważ nie zaobserwowałem na nim, aby dla wartości binarnego zera napięcie odbiegało od zera wolt.
- Błędy nieliniowości charakterystyki przetwarzania. Takowe dały się zaobserwować, ale podejrzewam, że wynikały one raczej z zaokrąglenia miernika, gdyż takowy wyświetlał tylko dwa miejsca po przecinku, zaś wartość trzeciego niewyświetlanego, była zaokrąglona do dwóch miejsc.
- Sieć rezystorów Q Wartościach wągowyęh R-2R-4R ltd - układ jest zbudowany na zasadzie wielu rezystorów' podłączonych do jednego wzmacniacza operacyjnego, które to kluczowane kodami binarnymi za pomocą tranzystorów' bipolarnych lub unipolarnych do zasilania wzorcowego lub masy dostarczają do niego szereg napięć wejściowych. Krańcowa wartość napięcia odpowiada wartości 2n -1, gdzie n to rozdzielczość wejściowa przetwornika. Im dokładniejsza wartość napięcia wzorcowego oraz dokładne wykonanie rezystorów, tym napięcie na wyjściu jest zgodne z przyjętymi założeniami producenta przetwornika. Im mniejsza wartość rezystora tym większa powinna być jego dokładność, gdyż od nich zależy najbardziej jakość napięcia wyjściowego. Wartość rezystancji kluczy przełączających winna być 2n -krotne mniejsza od najmniejszej wartości rezystancji rezystorów' sieci, o czym należy pamiętać.
- Rezystorowa sieć drabinkowa R-2R - jest wygodniejsza w stosowaniu od sieci rezystorów wagowych, gdy mamy do czynienia z przetwornikami o większej ilości bitów np. 12. Trzeba wtedy użyć w przypadku sieci rezystorów wagowych rezystorów będących w stosunku 1:2000 (najmniejszy do największego). Zwiększało by to margines błędu przetwarzania i nie dawało właściwych rezultatów na wyjściu. Dlatego stosuje się przetwornik z drabinką rezystorową R-2R, przedstawione na rysunku poniżej. Wytwarza ona prądy będące kolejnymi potęgami liczby 2. Stosunki rezystancji muszą być utr zymane w dużej dokładności, zaś wartość bazowa rezystancji nie jest, aż tak istotna. Drabinka rezystorowa w nieco zmodyfikowanej formie może być zastosowana dla kodu BCD.
Aby przeskalować wartość prądu na napięcie w przypadku pr zetwornika ze źródłami prądowymi przeważnie stosuje się wzmacniacze operacyjne.
