mikroskopu wyznaczają głowice mikrometryczne o wartości działki elementarnej 0,01 mm. Graniczne błędy dopuszczalne są przedstawione w tablicy.
1 2 |
rl?0 121. ' 122U U—{BEL 1 jJ \5 \2 \4_ |

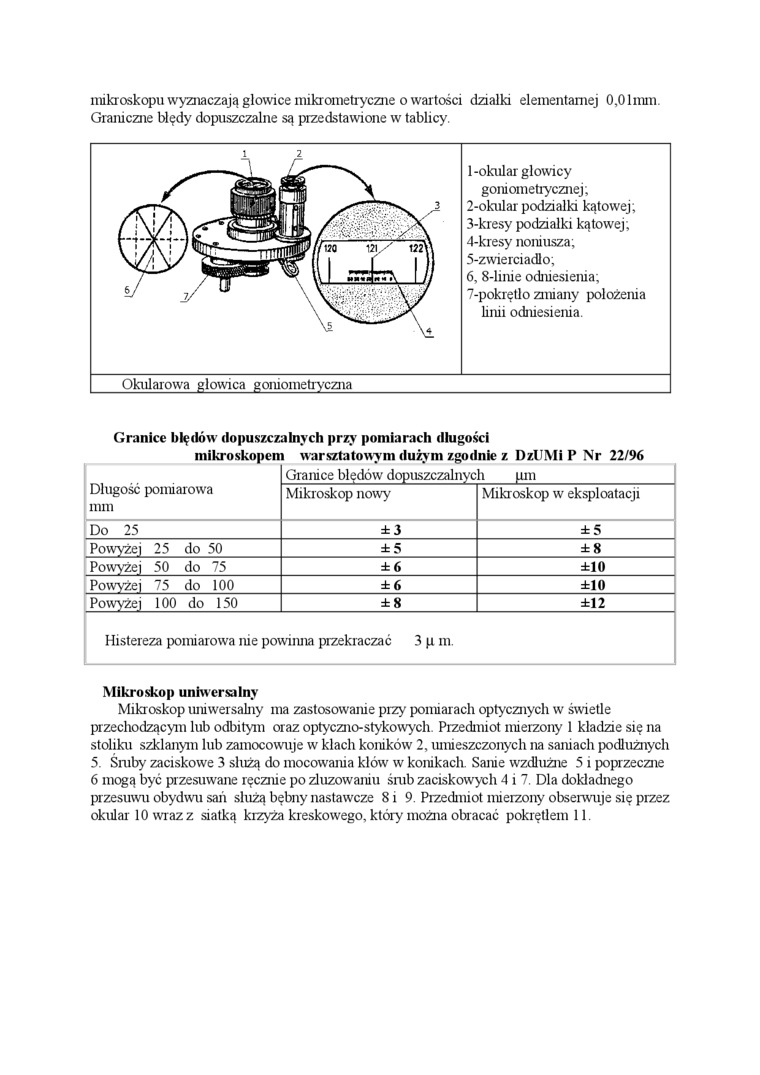

1- okirlar głowicy goniometrycznej; 2- okirlar podzialki kątowej; 3- kresy podzialki kątowej; 4- kresy noniusza; 5- zwierciadlo; 6,8-linie odniesienia; 7-pokrętlo zmiany polożerria linii odniesienia. |
Okularowa głowica goniometryczna |
Granice błędów dopuszczalnych przy pomiarach długości
Długość pomiarowa mm |
Granice błędów dopuszczalnych pm | |
Mikroskop nowy |
Mikroskop w eksploatacji | |
Do 25 |
±3 |
±5 |
Powyżej 25 do 50 |
±5 |
±8 |
Powyżej 50 do 75 |
±6 |
±10 |
Powyżej 75 do 100 |
±6 |
±10 |
Powyżej 100 do 150 |
±8 |
±12 |
Histereza pomiarowa nie powirura przekraczać 3 p m. |
Mikroskop uniwersalny
Mikroskop uniwersalny ma zastosowanie przy pomiarach optycznych w świetle przechodzącym lub odbitym oraz optyczno-stykowych. Przedmiot mierzony 1 kładzie się na stoliku szklanym lub zamocowuje w kiach koników 2, umieszczonych na saniach podłużnych 5. Śruby zaciskowe 3 służą do mocowania kłów w konikach. Sanie wzdłużne 5 i poprzeczne 6 mogą być przesuwane ręcznie po zluzowaniu śrub zaciskowych 4 i 7. Dla dokładnego przesuwu obydwu sań służą bębny nastawcze 8 i 9. Przedmiot mierzony obserwuje się przez okular 10 wraz z siatką krzyża kreskowego, który można obr acać pokrętłem 11.
