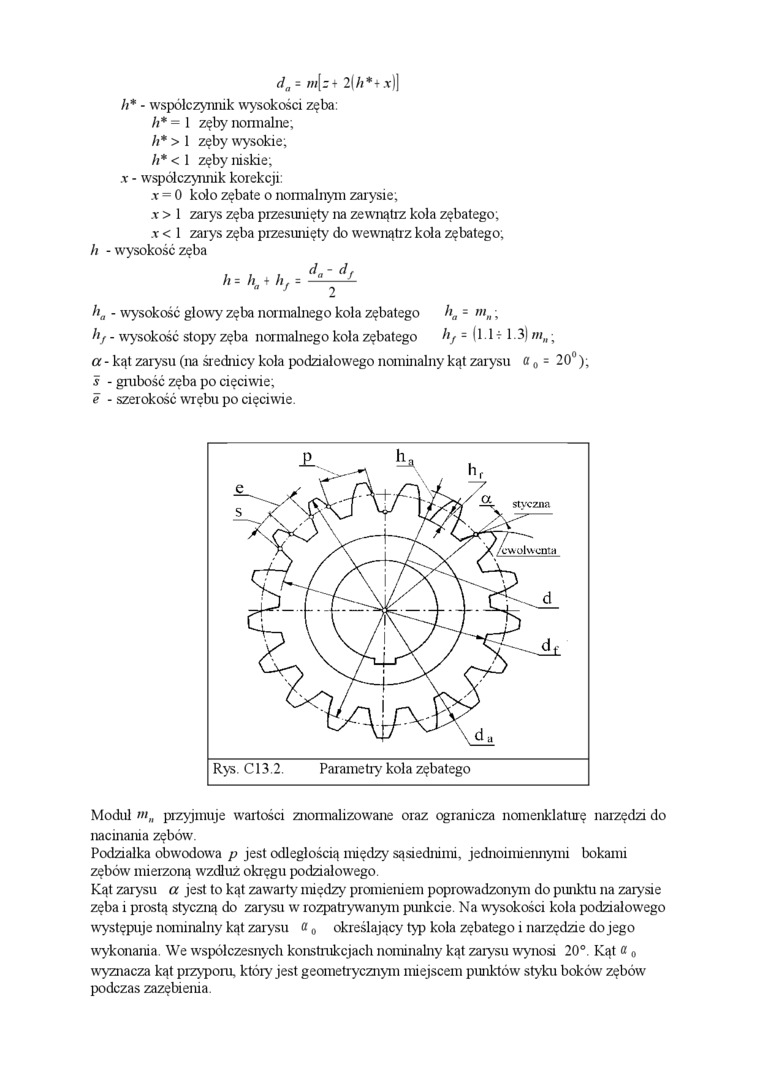

rf„= /«[;+ 2(A*+*)|

/<* - współczynnik wysokości zęba: h* = 1 zęby normalne; h* > 1 zęby wysokie; h* < 1 zęby niskie; x - współczynnik korekcji:

x = 0 kolo zębate o normalnym zarysie;

,v > 1 zarys zęba przesunięty na zewnątrz kola zębatego;

,v < 1 zar ys zęba przesunięty do wewnątrz kola zębatego; li - wysokość zęba

u-. h_a<h.--±^Lł

h„ - wysokość głowy zęba normalnego kola zębatego    />„ = »i„;

h; - wysokość stopy zęba normalnego kola zębatego    /iy = (l.lł 1.3) m„;

a - kąt zarysu (na śr ednicy kola podziałowego nominalny kąt zarysu a „ = 20°);

ś - grubość zęba po cięciwie;

e - szerokość wr ębu po cięciwie.

Moduł »<„ przyjmuje wartości znonnalizowane oraz ogranicza nomenklaturę narzędzi do nacinania zębów.

Podzialka obwodowa p jest odległością między sąsiednimi, jednoirnieiuryrni bokami zębów mierzoną wzdłuż okręgu podziałowego.

Kąt zarysu a jest to kąt zawarty między promieniem poprowadzonym do punktu na zarysie zęba i prostą styczną do zarysu w rozpatrywanym punkcie. Na wysokości kola podziałowego występuje nominalny kąt zarysu tt ₀ określający typ kola zębatego i narzędzie do jego wykonania We współczesnych konstrukcjach nominalny kąt zarysu wynosi 20° Kąt s ₀ wyznacza kąt przypora, który jest geometrycznym miejscem punktów' styku boków zębów podczas zazębienia.
