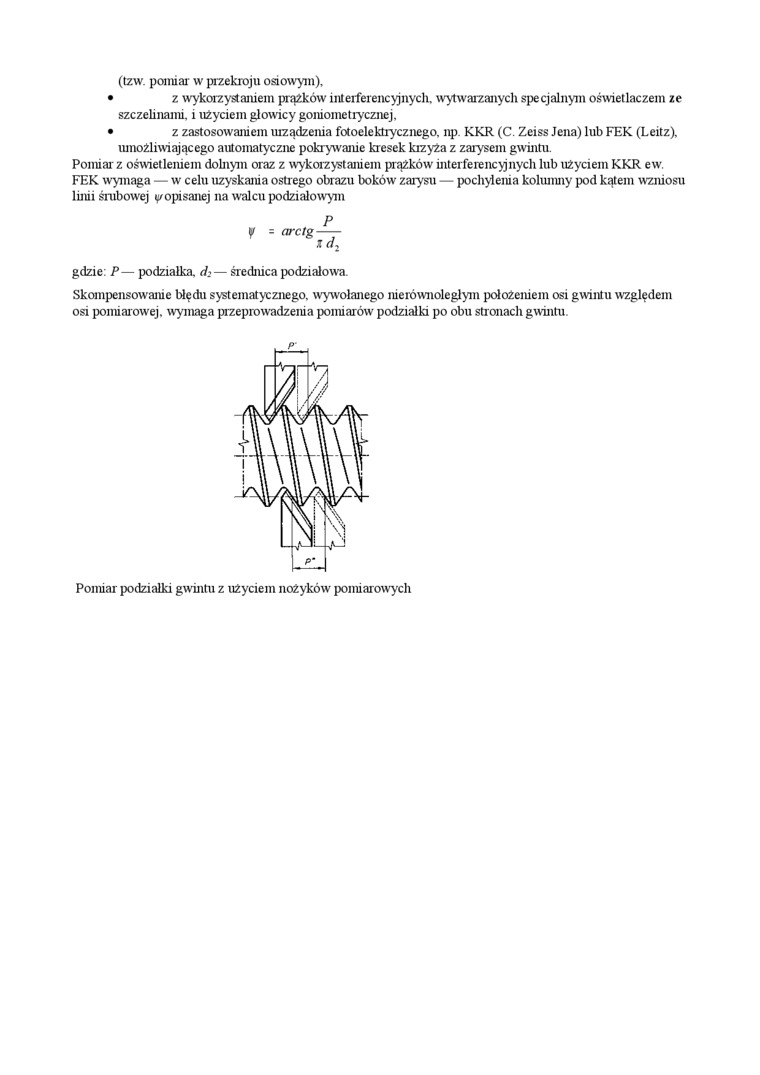

(tzw. pomiar w przekroju osiowym),

•    z wykorzystaniem prążków interferencyjnych, wytwarzanych specjalnym oświetlaczem ze szczelinami, i użyciem głowicy goraometrycznej,

•    z zastosowaniem uiządzenia fotoelektrycznego, np. KKR (C. Zeiss Jena) lub FEK (Leitz), umożliwiającego automatyczne pokrywanie kresek kizyża z zarysem gwintu.

Pomiar z oświetleniem dolnym oraz z wykorzystaniem prążków' interferencyjnych lub użyciem KKR ew. FEK wymaga — w celu uzyskania ostrego obrazu boków zarysu — pochylenia kolumny pod kątem wzniosu linii śrubowej popisanej na walcu podziałowym

P

V = arctg —— Xdy

gdzie: P— podziałka. d;— średnica podziałowa

Skompensow^ranie błędu systematycznego, wywołanego nierównoległym położeniem osi gwintu względem osi pomiarowej, wymaga przeprowadzenia pomiarów podzialki po obu stronach gwintu.

P

Ponuar podzialki gwintu z użyciem nożyków pomiarowych
