TD - stała czasowa różniczkowania

Tn - stała czasowa filtru inercyjnego występującego czasami w członach różniczkowania.

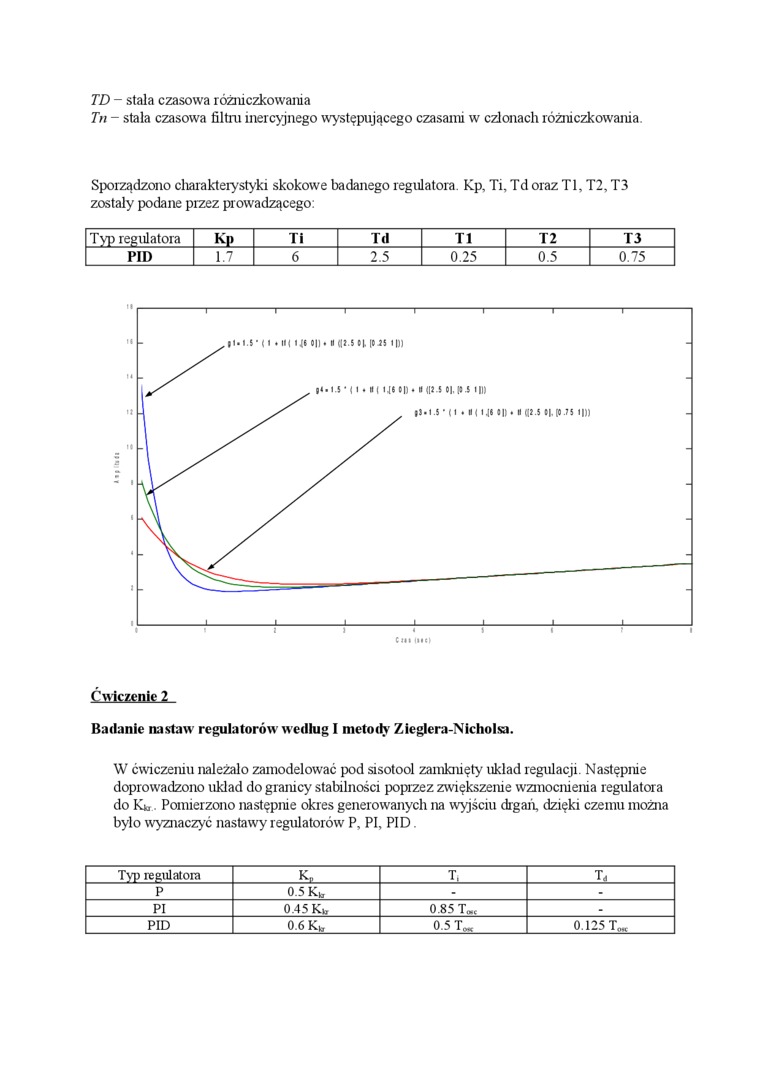

Sporządzono cliarakterystyki skokowe badanego regulatora. Kp, Ti, Td oraz Tl, T2, T3 zostały podane przez prowadzącego:

Typ regulatora

Kp

Ti

Td

Tl

T2

T3

PID

1.7

6

2.5

0.25

0.5

0.75

C więżenie 2

Badanie nastaw regulatorów według I metody Zieglera-Nicholsa.

W ćwiczeniu należało zamodelować pod sisotool zamknięty układ regulacji. Następnie doprowadzono układ do granicy stabilności poprzez zwiększeiue wzmocnienia regulatora do Ki,. Pomierzono następnie okres generowanych na wyjściu drgań, dzięki czemu można było wyznaczyć nastawy regulatorów P, PI, PID.

Typ reguł atom

Kr

T,

Td

P

0.5 Kb

-

.

PI

0.45K*

0.85 T„c

-

PID

0.6 Kb

0.5 T„,

0.125 To*
