Badanie materiałów magnetycznych1, Rok


Rok

studiów:

Laboratorium

Materiałoznawstwa

Temat ćwiczenia: Badanie materiałów magnetycznych

Data

wykonania:

Numer

ćwiczenia:

Grupa

laboratoryjna:

Wykonawcy:

Data

Oddania:

Ocena:

1. Wstęp teoretyczny.

Materiały magnetyczne ze względu na budowę makroskopową można podzielić na: zawierające (paramagnetyki, ferromagnetyki, ferrimagnetyki, antyferromagnetyki) oraz nie zawierające w swojej strukturze trwałych dipoli magnetycznych (diamagnetyki).

Materiały diamagnetyczne magnetyzują się w bardzo słabym stopniu i w kierunku przeciwnym do kierunku działania zewnętrznego pola magnetycznego. Ten rodzaj magnetyzacji jest proporcjonalny do zewnętrznego po la magnetycznego i jest niezależny od temperatury. Przykładem materiałów tego typu są: gazy szlachetne, miedź, srebro, cynk, bizmut, złoto, węgiel, kadm, rtęć, ołów, siarka itd.

Materiały paramagnetyczne magnetyzują się również w niewielkim stopniu, lecz w kierunku zgodnym z kierunkiem działania zewnętrznego pola magnetycznego. Ten rodzaj magnetyzmu jest na ogół proporcjonalny do zewnętrznego pola magnetycznego i odwrotnie proporcjonalny do temperatury bezwzględnej. Przykładami takich materiałów są: metale alkaiczne oraz platyna, magnez, aluminium, cyna, wanad, wolfram itd.

Materiały ferromagnetyczne magnetyzują się w bardzo silnym stopniu i w kierunku zgodnym z kierunkiem działania zewnętrznego pola magnetycznego oraz wykazują przy okresowej zmianie kierunku pola własności histerezy. Ten rodzaj magnetyzmu nie jest proporcjonalny do zewnętrznego pola magnetycznego i jest odwrotnie proporcjonalny do różnicy temperatury bezwzględnej i temperatury krytycznej (punktu Curie charakterystycznego dla danego materiału). Przykładem takiego materiału jest : żelazo, nikiel, kobalt.

W zależności od wielkości pola pętli histerezy ferromagnetyki dzieli się na: miękkie (wąska pętla ) oraz twarde magnetycznie (szeroka pętla).

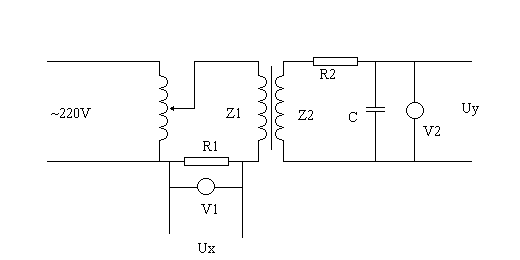

2. Schemat układu pomiarowego.

0x08 graphic

3. Tabela danych transformatorów .

Transformator

Dopuszczalny zakres napięcia

L

S





-

V

cm

cm*

-

-

Tr1

0...220

10,4

3,2

356

2894

Tr2

0...220

25

8

166

1375

Tr3

0...220

18,5

6,7

117

1780

Tr4

0...50

57,5

6

1640

820

Tr5

0...220

22

7,5

200

2450

transformatorów

0x08 graphic
4.4. Tabela danych Wykresy.

0x08 graphic

5. Uwagi i wnioski.
