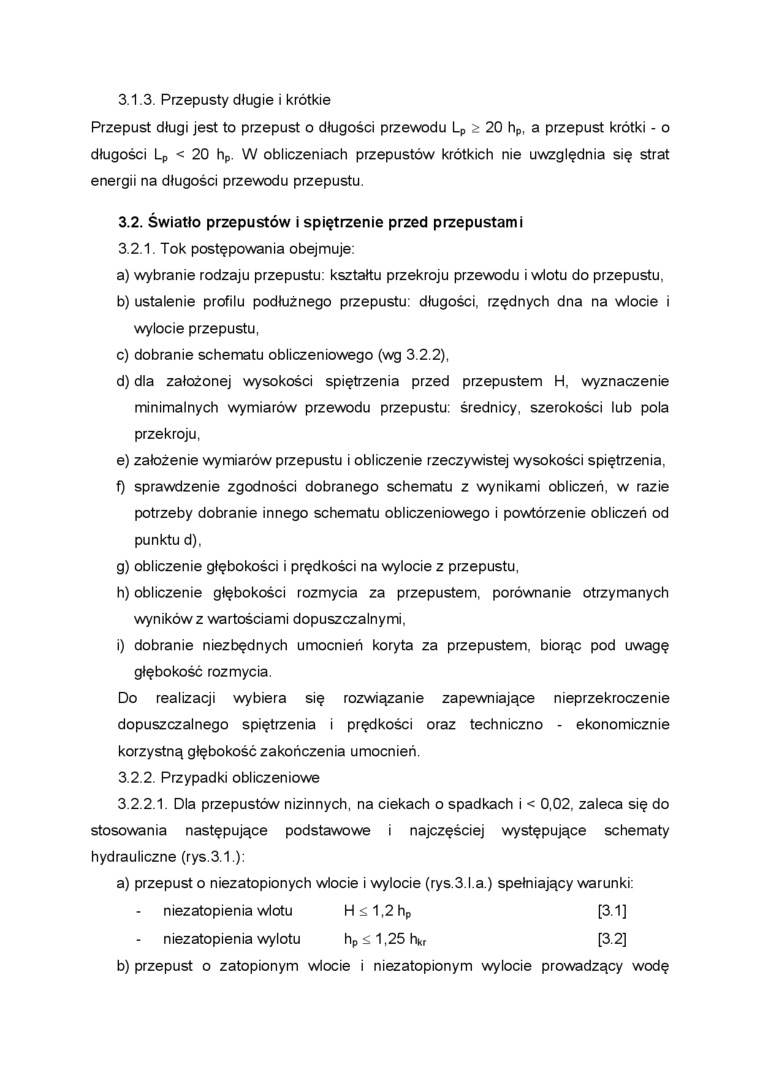

3.1.3. Przepusty długie i krótkie

Przepust długi jest to przepust o długości przewodu Lp s 20 h_p, a przepust krótki - o długości L_p < 20 h_p. W obliczeniach przepustów krótkich nie uwzględnia się strat energii na długości przewodu przepustu.

3.2. Światło przepustów i spiętrzenie przed przepustami

3.2.1.    Tok postępowania obejmuje:

a)    wybranie rodzaju przepustu: kształtu przekroju przewodu i wlotu do przepustu,

b)    ustalenie profilu podłużnego przepustu: długości, rzędnych dna na wlocie i wylocie przepustu,

c)    dobranie schematu obliczeniowego (wg 3.2.2),

d)    dla założonej wysokości spiętrzenia przed przepustem H, wyznaczenie minimalnych wymiarów przewodu przepustu: średnicy, szerokości lub pola przekroju,

e)    założenie wymiarów przepustu i obliczenie rzeczywistej wysokości spiętrzenia,

f)    sprawdzenie zgodności dobranego schematu z wynikami obliczeń, w razie potrzeby dobranie innego schematu obliczeniowego i powtórzenie obliczeń od punktu d),

g)    obliczenie głębokości i prędkości na wylocie z przepustu,

h)    obliczenie głębokości rozmycia za przepustem, porównanie otrzymanych wyników z wartościami dopuszczalnymi,

i)    dobranie niezbędnych umocnień koryta za przepustem, biorąc pod uwagę głębokość rozmycia.

Do realizacji wybiera się rozwiązanie zapewniające nieprzekroczenie

dopuszczalnego spiętrzenia i prędkości oraz techniczno - ekonomicznie

korzystną głębokość zakończenia umocnień.

3.2.2.    Przypadki obliczeniowe

3.2.2.1. Dla przepustów nizinnych, na ciekach o spadkach i < 0,02, zaleca się do stosowania następujące podstawowe i najczęściej występujące schematy hydrauliczne (rys.3.1.):

a) przepust o niezatopionych włocie i wylocie (rys.3.l.a.) spełniający warunki:

[3.1]

[3.2]

niezatopienia wlotu    H < 1,2 h_p

niezatopienia wylotu h_p £ 1,25 hk,

b) przepust o zatopionym wlocie i niezatopionym wylocie prowadzący wodę
