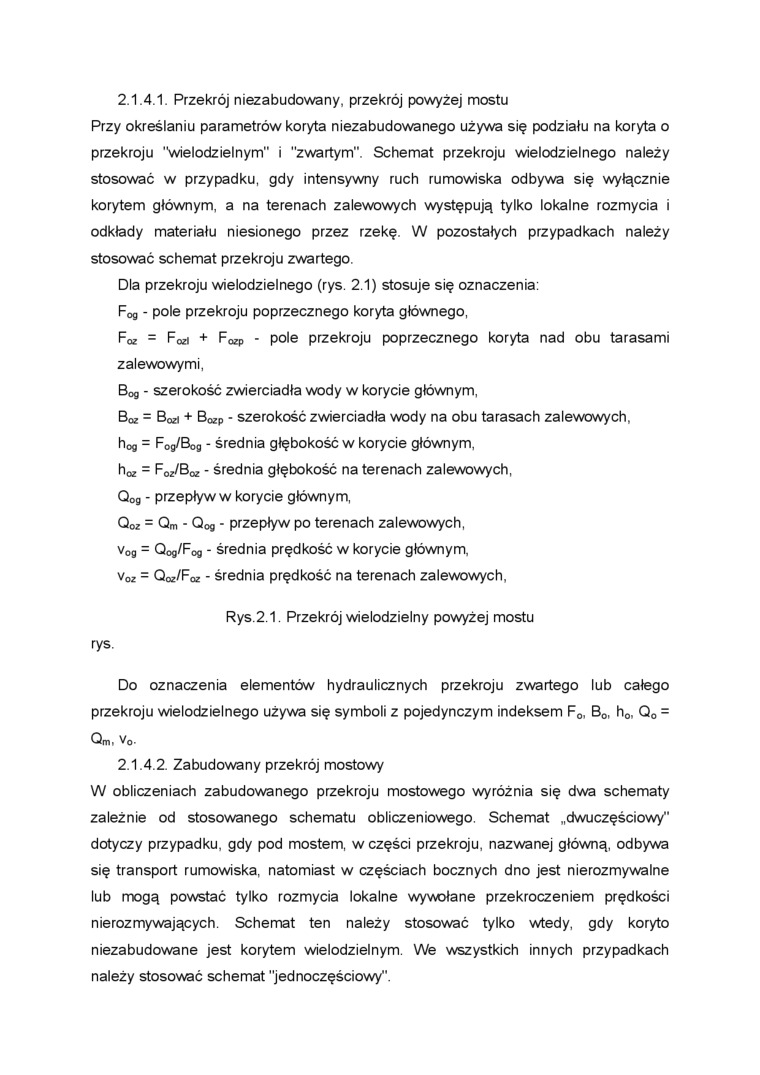

2.1.4.1. Przekrój niezabudowany, przekrój powyżej mostu Przy określaniu parametrów koryta niezabudowanego używa się podziału na koryta o przekroju "wielodzielnym" i "zwartym”. Schemat przekroju wielodzielnego należy stosować w przypadku, gdy intensywny ruch rumowiska odbywa się wyłącznie korytem głównym, a na terenach zalewowych występują tylko lokalne rozmycia i odkłady materiału niesionego przez rzekę. W pozostałych przypadkach należy stosować schemat przekroju zwartego.

Dla przekroju wielodzielnego (rys. 2.1) stosuje się oznaczenia:

Fog - pole przekroju poprzecznego koryta głównego,

Foz = Fcd + Fozp - pole przekroju poprzecznego koryta nad obu tarasami zalewowymi,

Bog - szerokość zwierciadła wody w korycie głównym,

Boz = Bozi + Bozp - szerokość zwierciadła wody na obu tarasach zalewowych,

hog = Fog/Bog - średnia głębokość w korycie głównym,

hoz = F0z/B„z - średnia głębokość na terenach zalewowych,

Qog - przepływ w korycie głównym,

Qoz = Qm Qog ' przepływ po terenach zalewowych,

Vog = Qog/Fog - średnia prędkość w korycie głównym, v0z = CWFoz - średnia prędkość na terenach zalewowych,

Rys.2.1. Przekrój wielodzielny powyżej mostu rys.

Do oznaczenia elementów hydraulicznych przekroju zwartego lub całego przekroju wielodzielnego używa się symboli z pojedynczym indeksem F0, B„, h„, Q0 =

Qm. Vo-

2.1.4.2. Zabudowany przekrój mostowy

W obliczeniach zabudowanego przekroju mostowego wyróżnia się dwa schematy zależnie od stosowanego schematu obliczeniowego. Schemat „dwuczęściowy" dotyczy przypadku, gdy pod mostem, w części przekroju, nazwanej główną, odbywa się transport rumowiska, natomiast w częściach bocznych dno jest nierozmywalne lub mogą powstać tylko rozmycia lokalne wywołane przekroczeniem prędkości nierozmywających. Schemat ten należy stosować tylko wtedy, gdy koryto niezabudowane jest korytem wielodzielnym. We wszystkich innych przypadkach należy stosować schemat "jednoczęściowy".
