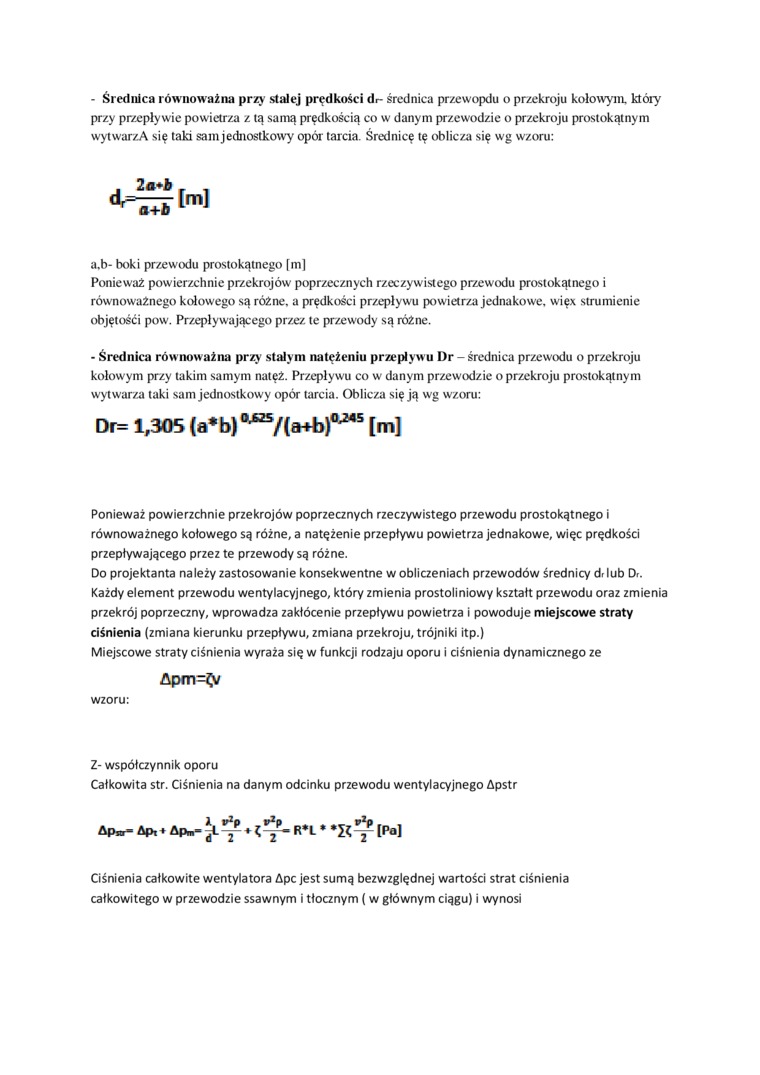

- Średnica równoważna przy stałej prędkości dr- średnica przewopdu o przekroju kołowym, który przy przepływie powietrza z tą samą prędkością co w danym przewodzie o przekroju prostokątnym wytwarzA się taki sam jednostkowy opór tarcia. Średnicę tę oblicza się wg wzoru:

2 a+b

a.b- boki przewodu prostokątnego [m]

Ponieważ powierzchnie przekrojów poprzecznych rzeczywistego przewodu prostokątnego i równoważnego kołowego są różne, a prędkości przepływu powietrza jednakowe. więx strumienie objętości pow. Przepływającego przez te przewody są różne.

- Średnica równoważna przy stałym natężeniu przepływu I)r - średnica przewodu o przekroju kołowym przy takim samym natęż. Przepływu co w danym przewodzie o przekroju prostokątnym wytwarza taki sam jednostkowy opór tarcia. Oblicza się ją wg wzoru:

Ponieważ powierzchnie przekrojów poprzecznych rzeczywistego przewodu prostokątnego i równoważnego kołowego są różne, a natężenie przepływu powietrza jednakowe, więc prędkości przepływającego przez te przewody są różne.

Do projektanta należy zastosowanie konsekwentne w obliczeniach przewodów średnicy dr lub Dr. Każdy element przewodu wentylacyjnego, który zmienia prostoliniowy kształt przewodu oraz zmienia przekrój poprzeczny, wprowadza zakłócenie przepływu powietrza i powoduje miejscowe straty ciśnienia (zmiana kierunku przepływu, zmiana przekroju, trójniki itp.)

Miejscowe straty ciśnienia wyraża się w funkcji rodzaju oporu i ciśnienia dynamicznego ze

Apm=£v

wzoru:

Z- współczynnik oporu

Całkowita str. Ciśnienia na danym odcinku przewodu wentylacyjnego Apstr

Apsr= Apt • Apm=

R*L**I<Y^lPal

Ciśnienia całkowite wentylatora Apc jest sumą bezwzględnej wartości strat ciśnienia całkowitego w przewodzie ssawnym i tłocznym ( w głównym ciągu) i wynosi
