Aby obliczyć szerokość szczeliny d trzeba znaleźć położenia minimów lub maksimów dla prążków okr eślonego rzędu, po obu stronach maksimum głównego. Obliczyć średnią ze znalezionych położeń ze wzoru:

Xp-X I * = -2-

Następnie przekształcić wzór (1) lub (2) odpowiednio dla maksimum i minimum ze względu na szerokość szczeliny d.

Pomiary:

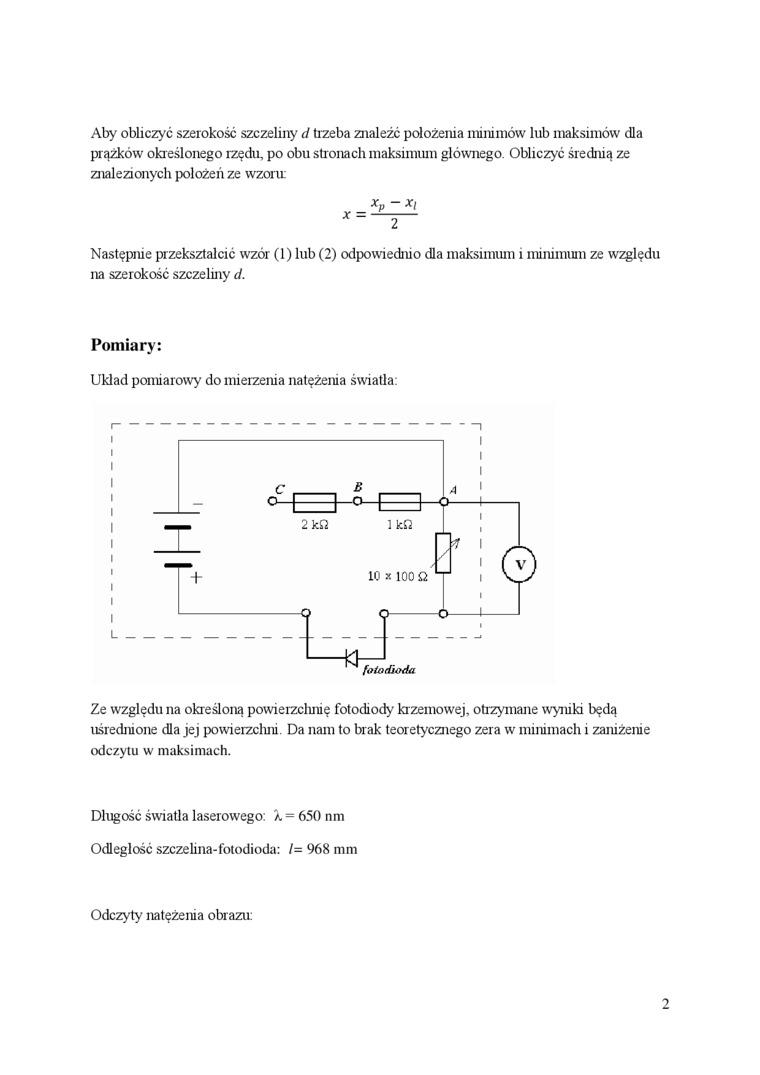

Układ pomiarowy do mierzenia natężenia światła:

Ze względu na określoną powierzcłuiię fotodiody krzemowej, otrzymane wyniki będą uśrednione dla jej powierzclmi. Da nam to brak teoretycznego zera w minimach i zaniżenie odczytu w maksimach.

Długość światła laserowego: a. = 650 nm Odległość szczelina-fotodioda: /= 968 mm

Odczyty natężenia obrazu:
