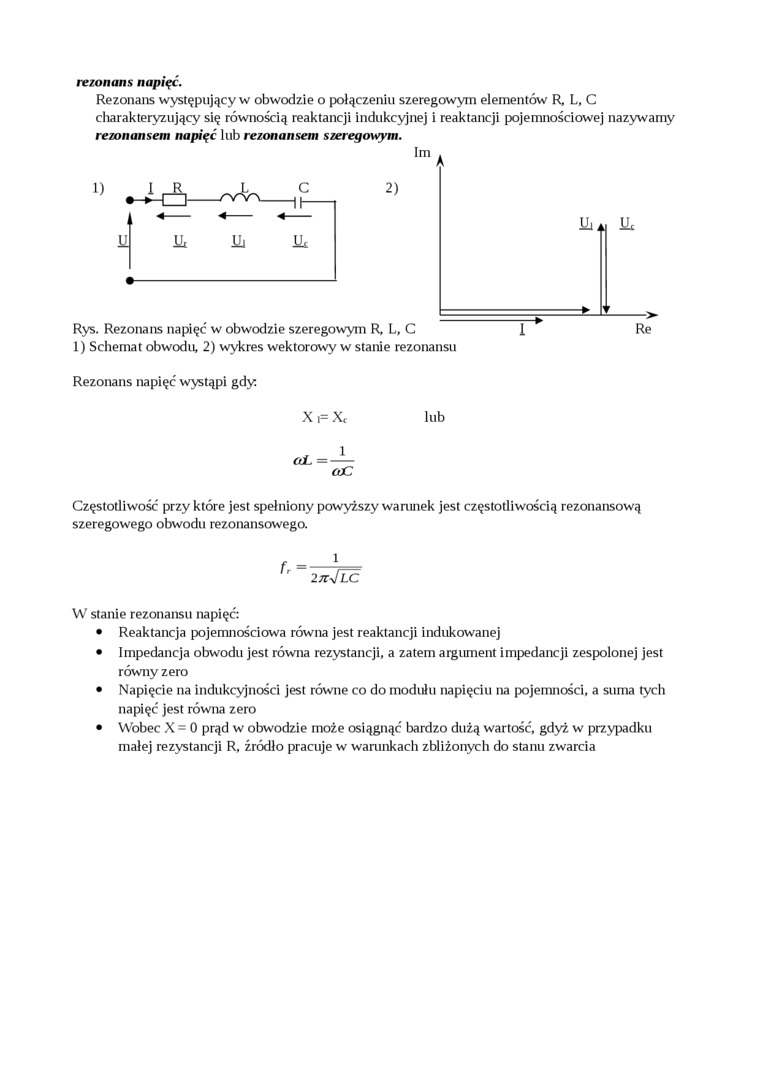

re/.onans napięć.

Rezonans występujący w obwodzie o połączeniu szeregowym elementów R, L, C cliarakteryzujący się równością reaktancji indukcyjnej i reaktancji pojemnościowej nazywamy rezonansem napięć lub rezonansem szeregowym.

Rezonans napięć wystąpi gdy;

X f X<    lub

CdC

cuL =-

Częstotliwość przy które jest spełniony powyższy warunek jest częstotliwością rezonansową szeregowego obwodu rezonansowego.

fr =

1

27TyfLC

W stanie rezonansu napięć:

•    Reaktancja pojemnościowa równa jest reaktancji indukowanej

•    Impedancja obwodu jest równa rezystancji, a zatem argument impedancji zespolonej jest równy zero

•    Napięcie na indukcyjności jest równe co do modułu napięciu na pojemności, a suma tych napięć jest równa zero

•    Wobec X = 0 prąd w obwodzie może osiągnąć bardzo dużą wartość, gdyż w przypadku małej rezystancji R, źródło pracuje w warunkach zbliżonych do stanu zwarcia
