re/.onans prądów

Rezonans występujący w obwodzie o połączeniu równoległym elementów R, L, C cliarakteryzuje się równością susceptancji indukcyjnej i susceptancji pojemnościowej, nazywamy rezonansem prądów lub rezonansem równoległym.

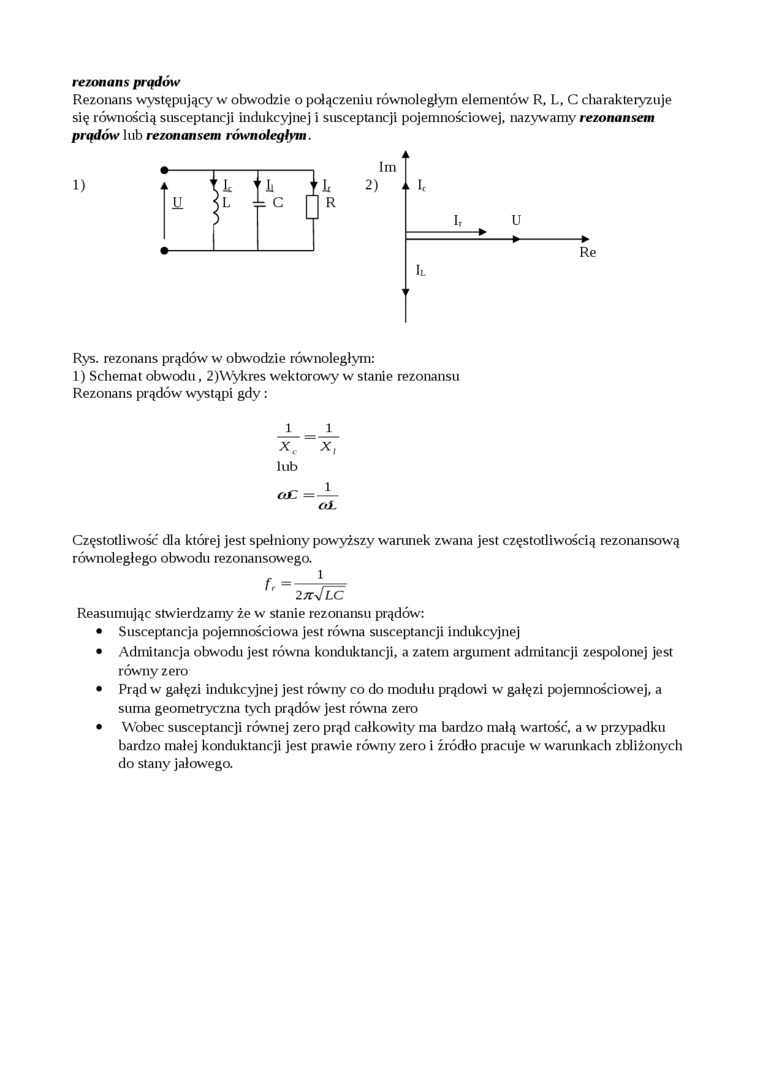

Rys. rezonans prądów w obwodzie równoległym:

1) Schemat obwodu, 2)V\tykres wektorowy w stanie rezonansu Rezonans prądów wystąpi gdy :

1 1 lub

Częstodiwość dla której jest spełniony powyższy warunek zwana jest częstodiwością rezonansową równoległego obwodu rezonansowego.

f =-~-

'    2 WLC

Reasumując stwierdzamy że w stanie rezonansu prądów:

•    Susceptancja pojemnościowa jest równa susceptancji indukcyjnej

•    Admitancja obwodu jest równa konduktancji, a zatem argument admitancji zespolonej jest równy zero

•    Prąd w gałęzi indukcyjnej jest równy co do modułu prądowi w gałęzi pojemnościowej, a suma geometryczna tych prądów jest równa zero

•    Wobec susceptancji równej zero prąd całkowity ma bardzo małą wartość, a w przypadku bardzo małej konduktancji jest prawie równy zero i źródło pracuje w warunkach zbliżonych do stany jałowego.
