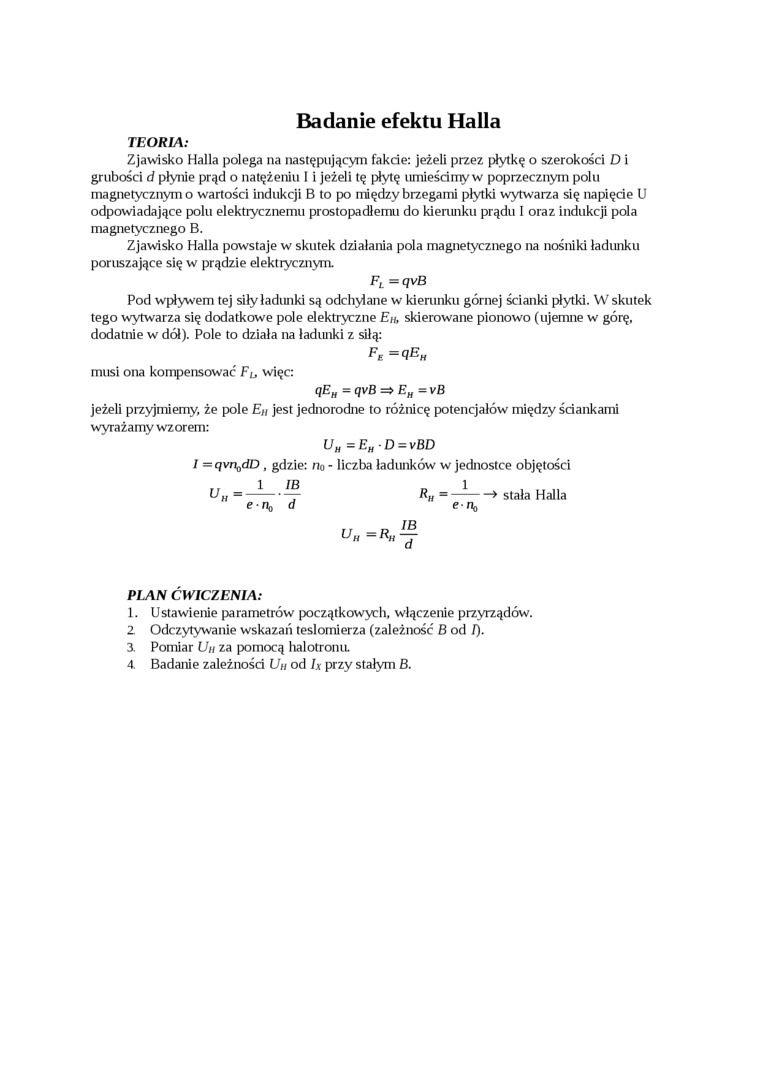

Badanie efektu Halla
TEORIA:
Zjawisko Halla polega na następującym fakcie: jeżeli przez płytkę o szerokości D i grubości d płynie prąd o natężeniu I i jeżeli tę płytę umieścimy w poprzecznym polu magnetycznym o wartości indukcji B to po między brzegami płytki wytwarza się napięcie U odpowiadające polu elektrycznemu prostopadłemu do kierunku prądu I oraz indukcji pola magnetycznego B.
Zjawisko Halla powstaje w skutek działania pola magnetycznego na nośniki ładunku poruszające się w prądzie elektrycznym.
Fl = qvB
Pod wpływem tej siły ładunki są odchylane w kierunku górnej ścianki płytki. W skutek tego wytwarza się dodatkowe pole elektryczne Eh, skierowane pionowo (ujemne w górę, dodatnie w dół). Pole to działa na ładunki z siłą:
fe = Qeh
musi ona kompensować Fl, więc:
qEH = qvB => EH =vB
jeżeli przyjmiemy, że pole £M jest jednorodne to różnicę potencjałów między ściankami wyrażamy wzorem:
UH =EhD = vBD
I = qvn0dD , gdzie: no - liczba ładunków w jednostce objętości
U H ”---“ “--► stała Halla
eno d e-Oo
Vh =R»~f
PLAN ĆWICZENIA:
1. Ustawienie parametrów początkowych, włączenie przyrządów. 2 Odczytywanie wskazań teslomierza (zależność B od /).
3. Pomiar Uh za pomocą halotronu.
4. Badanie zależności Uh od Ix przy stałym B.
