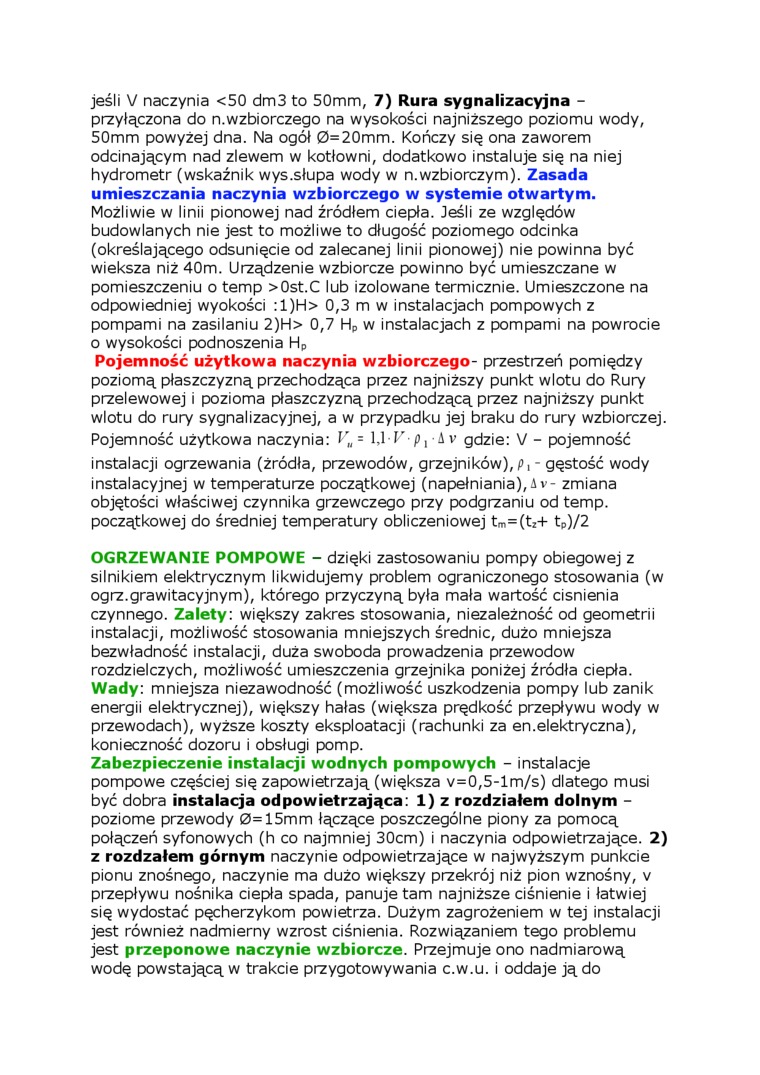

jeśli V naczynia <50 dm3 to 50mm, 7) Rura sygnalizacyjna -przyłączona do n.wzbiorczego na wysokości najniższego poziomu wody, 50mm powyżej dna. Na ogół 0=2Omm. Kończy się ona zaworem odcinającym nad zlewem w kotłowni, dodatkowo instaluje się na niej hydrometr (wskaźnik wys.słupa wody w n.wzbiorczym). Zasada umieszczania naczynia wzbiorczego w systemie otwartym.

Możliwie w linii pionowej nad źródłem ciepła. Jeśli ze względów budowlanych nie jest to możliwe to długość poziomego odcinka (określającego odsunięcie od zalecanej linii pionowej) nie powinna być większa niż 40m. Urządzenie wzbiorcze powinno być umieszczane w pomieszczeniu o temp >0st.C lub izolowane termicznie. Umieszczone na odpowiedniej wyokości :1)H> 0,3 m w instalacjach pompowych z pompami na zasilaniu 2)H> 0,7 H_p w instalacjach z pompami na powrocie o wysokości podnoszenia H_p

Pojemność użytkowa naczynia wzbiorczego- przestrzeń pomiędzy poziomą płaszczyzną przechodząca przez najniższy punkt wlotu do Rury przelewowej i pozioma płaszczyzną przechodzącą przez najniższy punkt wlotu do rury sygnalizacyjnej, a w przypadku jej braku do rury wzbiorczej. Pojemność użytkowa naczynia: V_u - 1,1 V p, Av gdzie: V - pojemność instalacji ogrzewania (źródła, przewodów, grzejników),/), - gęstość wody instalacyjnej w temperaturze początkowej (napełniania), A v- zmiana objętości właściwej czynnika grzewczego przy podgrzaniu od temp. początkowej do średniej temperatury obliczeniowej t_m=(t₂+ t_p)/2

OGRZEWANIE POMPOWE - dzięki zastosowaniu pompy obiegowej z silnikiem elektrycznym likwidujemy problem ograniczonego stosowania (w ogrz.grawitacyjnym), którego przyczyną była mała wartość ciśnienia czynnego. Zalety: większy zakres stosowania, niezależność od geometrii instalacji, możliwość stosowania mniejszych średnic, dużo mniejsza bezwładność instalacji, duża swoboda prowadzenia przewodów rozdzielczych, możliwość umieszczenia grzejnika poniżej źródła ciepła. Wady: mniejsza niezawodność (możliwość uszkodzenia pompy lub zanik energii elektrycznej), większy hałas (większa prędkość przepływu wody w przewodach), wyższe koszty eksploatacji (rachunki za en.elektryczna), konieczność dozoru i obsługi pomp.

Zabezpieczenie instalacji wodnych pompowych - instalacje pompowe częściej się zapowietrzają (większa v=0,5-lm/s) dlatego musi być dobra instalacja odpowietrzająca: 1) z rozdziałem dolnym -

poziome przewody 0=15mm łączące poszczególne piony za pomocą połączeń syfonowych (h co najmniej 30cm) i naczynia odpowietrzające. 2) z rozdzałem górnym naczynie odpowietrzające w najwyższym punkcie pionu znośnego, naczynie ma dużo większy przekrój niż pion wznośny, v przepływu nośnika ciepła spada, panuje tam najniższe ciśnienie i łatwiej się wydostać pęcherzykom powietrza. Dużym zagrożeniem w tej instalacji jest również nadmierny wzrost ciśnienia. Rozwiązaniem tego problemu jest przeponowe naczynie wzbiorcze. Przejmuje ono nadmiarową wodę powstającą w trakcie przygotowywania c.w.u. i oddaje ją do
