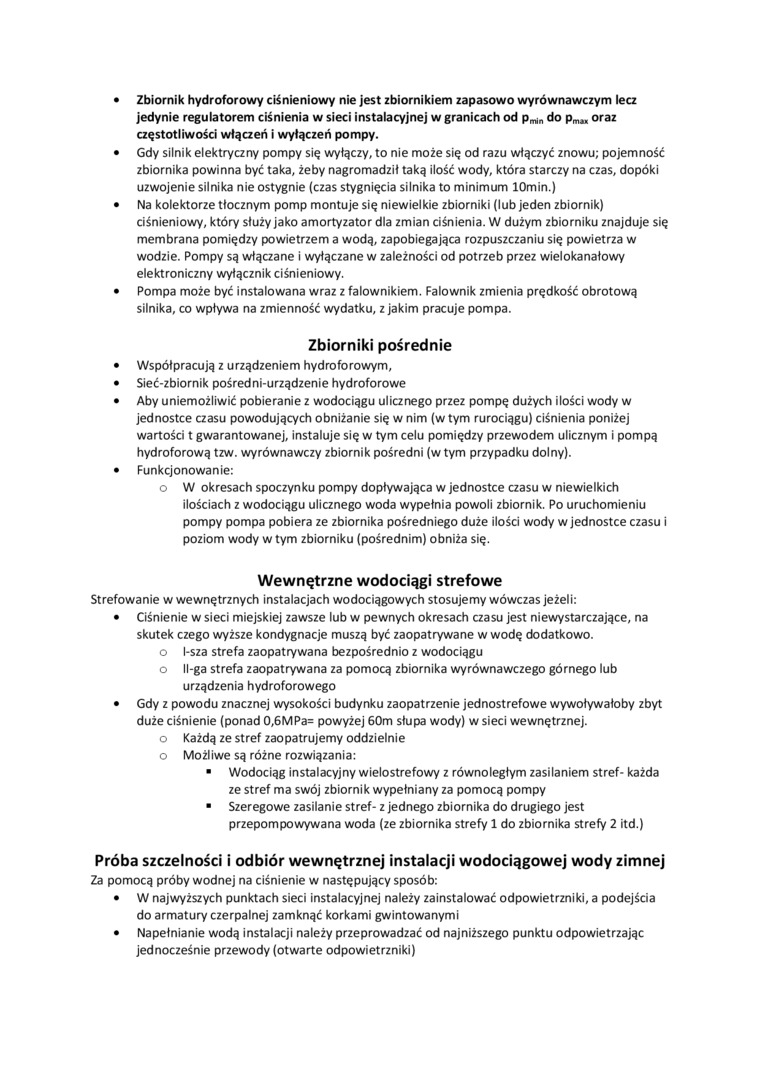

•    Zbiornik hydroforowy ciśnieniowy nie jest zbiornikiem zapasowo wyrównawczym lecz jedynie regulatorem ciśnienia w sieci instalacyjnej w granicach od p,*,, do p_młI[ oraz częstotliwości włączeń i wyłączeń pompy.

•    Gdy silnik elektryczny pompy się wyłączy, to nie może się od razu włączyć znowu; pojemność zbiornika powinna być taka, żeby nagromadził taką ilość wody, która starczy na czas, dopóki uzwojenie silnika nie ostygnie (czas stygnięcia silnika to minimum lOmin.)

•    Na kolektorze tłocznym pomp montuje się niewielkie zbiorniki (lub jeden zbiornik) ciśnieniowy, który służy jako amortyzator dla zmian ciśnienia. W dużym zbiorniku znajduje się membrana pomiędzy powietrzem a wodą, zapobiegająca rozpuszczaniu się powietrza w wodzie. Pompy są włączane i wyłączane w zależności od potrzeb przez wielokanałowy elektroniczny wyłącznik ciśnieniowy.

•    Pompa może być instalowana wraz z falownikiem. Falownik zmienia prędkość obrotową silnika, co wpływa na zmienność wydatku, z jakim pracuje pompa.

Zbiorniki pośrednie

•    Współpracują z urządzeniem hydroforowym,

•    Sieć-zbiornik pośredni-urządzenie hydroforowe

•    Aby uniemożliwić pobieranie z wodociągu ulicznego przez pompę dużych ilości wody w jednostce czasu powodujących obniżanie się w nim (w tym rurociągu) ciśnienia poniżej wartości t gwarantowanej, instaluje się w tym celu pomiędzy przewodem ulicznym i pompą hydroforową tzw. wyrównawczy zbiornik pośredni (w tym przypadku dolny).

•    Funkcjonowanie:

o W okresach spoczynku pompy dopływająca w jednostce czasu w niewielkich ilościach z wodociągu ulicznego woda wypełnia powoli zbiornik. Po uruchomieniu pompy pompa pobiera ze zbiornika pośredniego duże ilości wody w jednostce czasu i poziom wody w tym zbiorniku (pośrednim) obniża się.

Wewnętrzne wodociągi strefowe

Strefowanie w wewnętrznych instalacjach wodociągowych stosujemy wówczas jeżeli:

•    Ciśnienie w sieci miejskiej zawsze lub w pewnych okresach czasu jest niewystarczające, na skutek czego wyższe kondygnacje muszą być zaopatrywane w wodę dodatkowo.

o l-sza strefa zaopatrywana bezpośrednio z wodociągu o ll-ga strefa zaopatrywana za pomocą zbiornika wyrównawczego górnego lub urządzenia hydroforowego

•    Gdy z powodu znacznej wysokości budynku zaopatrzenie jednostrefowe wywoływałoby zbyt duże ciśnienie (ponad 0,6MPa= powyżej 60m słupa wody) w sieci wewnętrznej.

o Każdą ze stref zaopatrujemy oddzielnie o Możliwe są różne rozwiązania:

■    Wodociąg instalacyjny wielostrefowy z równoległym zasilaniem stref- każda ze stref ma swój zbiornik wypełniany za pomocą pompy

■    Szeregowe zasilanie stref- z jednego zbiornika do drugiego jest przepompowywana woda (ze zbiornika strefy 1 do zbiornika strefy 2 itd.)

Próba szczelności i odbiór wewnętrznej instalacji wodociągowej wody zimnej

Za pomocą próby wodnej na ciśnienie w następujący sposób:

•    W najwyższych punktach sieci instalacyjnej należy zainstalować odpowietrzniki, a podejścia do armatury czerpalnej zamknąć korkami gwintowanymi

•    Napełnianie wodą instalacji należy przeprowadzać od najniższego punktu odpowietrzając jednocześnie przewody (otwarte odpowietrzniki)
