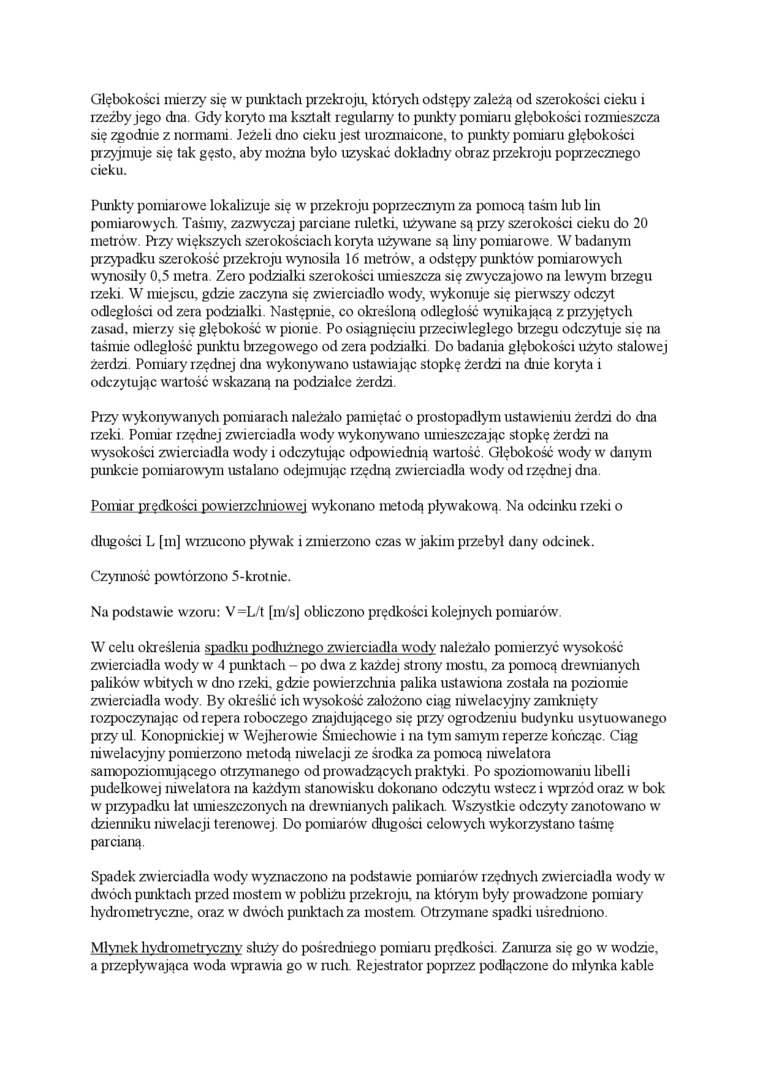

Głębokości mierzy się w punktach przekroju, których odstępy zależą od szerokości cieku i rzeźby jego dna Gdy koryto ma kształt regular ny to punkty pomiaru głębokości rozmieszcza się godnie z normami Jeżeli dno cieku jest urozmaicone, to punkty pomiaru głębokości przyjmuje się tak gęsto, aby można było uzyskać dokładny obraz przekroju poprzecznego cieku.

Punkty pomiarowe lokalizuje się w przekroju poprzecznym za pomocą taśm lub lin pomiarowych Taśmy, zazwyczaj parciane ruletki, używane są przy szerokości cieku do 20 metr ów. Pr zy większych szerokościach koryta używane są liny pomiarowe. W badanym przypadku szerokość przekroju wynosiła 16 metrów, a odstępy punktów pomiarowych wynosiły 0,5 metra. Zero podzialki szerokości umieszcza się zwyczajowo na lewym brzegu rzeki. W miejscu, gdzie zaczyna się zwierciadło wody, wykonuje się pierwszy odczyt odległości od zera podzialki. Następnie, co określoną odległość wynikającą z przyjętych zasad, mierzy się głębokość w pionie. Po osiągnięciu przeciwległego brzegu odczytuje się na taśmie odległość piurktu brzegowego od zera podzialki Do badania głębokości użyto stalowej żerdzi Pomiary rzędnej drta wykonywano ustawiając stopkę żerdzi na dnie koryta i odczytując wartość wskazaną na podziałce żerdzi.

Przy wykonywanych pomiarach należało pamiętać o prostopadłym ustawieniu żerdzi do dna rzeki. Pomiar rzędnej zwierciadła wody wykonywano umieszczając stopkę żerdzi na wysokości zwierciadła wody i odczytując odpowiednią wartość. Głębokość wody w danym punkcie pomiarowym ustalano odejmując rzędną zwierciadła wody od r zędnej dna

Pomiar prędkości powierzchniowej wykonano metodą pływakową Na odcittku rzeki o

długości L [nr] wrzucono pływak i zmierzono czas w jakim przebył dany odcinek.

Czynność powtórzono 5-krotnie.

Na podstawie wzoru: V =L/t [m/s] obliczorto prędkości kolejnych pomiarów

W celu określenia spadku podłużnego zwierciadła wody należało pomierzyć wysokość zwierciadła wody w 4 punktach - po dwa z każdej strony mostu, za pomocą drewnianych palików wbitych w dno rzeki, gdzie powierzchnia palika ustawiona została na poziomie zwierciadła wody. By określić ich wysokość założono ciąg niwelacyjny zamknięty rozpoczynając od repera roboczego znajdującego się przy ogrodzeniu budynku usytuowanego przy ul Konopnickiej w Wejherowie Śmiechowie i na tym samym reperze kończąc. Ciąg niwelacyjny pomierzono metodą niwelacji ze środka za pomocą liiwelatora samopoziomującego otrzymanego od prowadzących praktyki Po spoziomowaniu libelli pudełkowej liiwelatora na każdym stanowisku dokonano odczytu wstecz i wprzód oraz w bok w przypadku lat umieszczonych na dreivnianych palikach Wszystkie odczyty zanotowano w dzienniku niwelacji terenowej Do pomiarów długości celowych wykorzystano taśmę parcianą.

Spadek zwierciadła wody wyznaczono na podstawie pomiarów rzędnych zwierciadła wody w dwóch punktach przed mostem w pobliżu przekroju, na którym były prowadzone pomiary hydiometryczne, oraz w dwóch punktach za mostem Otrzymane spadki uśredniono.

Młynek hydrometrieznv służy do pośredniego pomiani prędkości Zanurza się go w wodzie, a przepływająca woda wprawia go w ruch. Rejestrator poprzez podłączone do młynka kable
