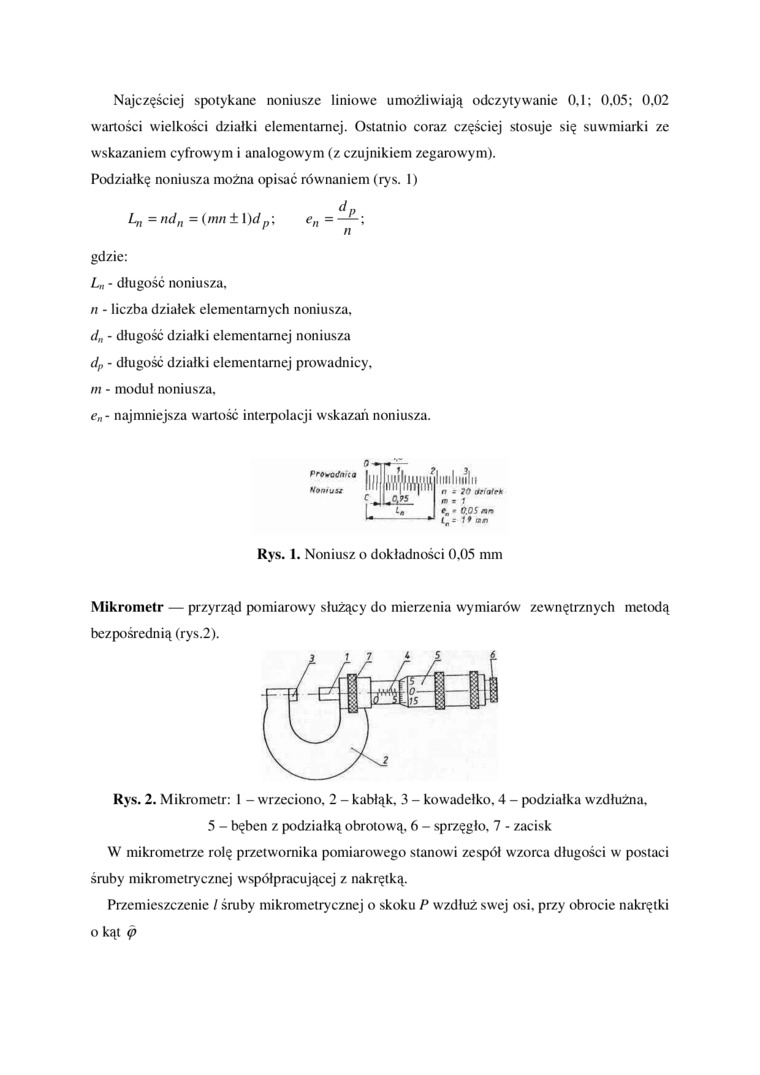

Najczęściej spotykane noniusze liniowe umożliwiają odczytywanie 0.1; 0.05; 0.02 wartości wielkości działki elementarnej. Ostatnio coraz częściej stosuje się suwmiarki ze wskazaniem cyfrowym i analogowym (z czujnikiem zegarowym).

Podziałkę noniusza można opisać równaniem (rys. 1)

L„ = nd„ = (mn ± 1 )d p\ en = —;

'    n

gdzie:

L„ - długość noniusza. n - liczba działek elementarnych noniusza. dn - długość działki elementarnej noniusza dp - długość działki elementarnej prowadnicy, m - moduł noniusza.

e„- najmniejsza wartość interpolacji wskazali noniusza.

La    • 0.05 nrt

•* l„: 19


Rys. 1. Noniusz o dokładności 0.05 mm

Mikrometr — przyrząd pomiarowy służący do mierzenia wymiarów zewnętrznych metodą bezpośrednią (rys.2).


Rys. 2. Mikrometr: 1 - wrzeciono, 2 - kabłąk. 3 - kowadełko, 4 - podziałka wzdłużna.

5 - bęben z podziałką obrotową, 6 - sprzęgło. 7 - zacisk

W mikrometrze rolę przetwornika pomiarowego stanowi zespół wzorca długości w postaci śruby mikrometrycznej współpracującej z nakrętką.

Przemieszczenie / śruby mikrometrycznej o skoku P wzdłuż swej osi. przy obrocie nakrętki o kąt (p
