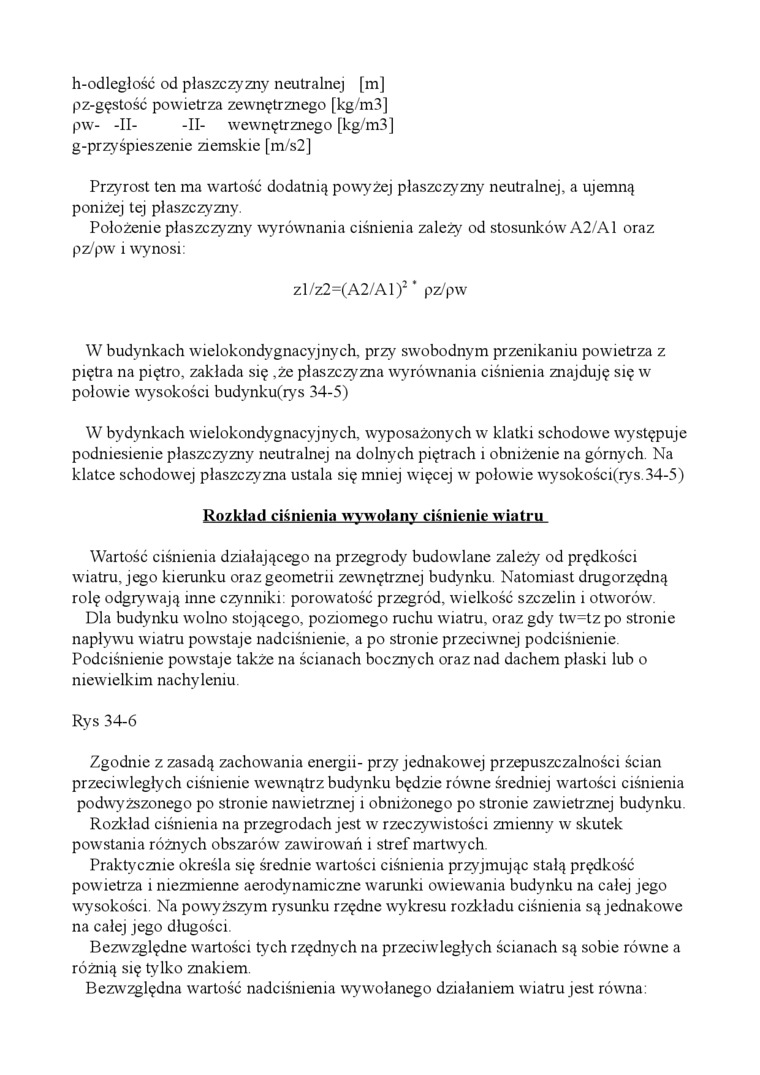

h-odległość od płaszczyzny neutralnej [m] pz-gęstość powietrza zewnętrznego [kg/m3] pw- -II- -II- wewnętrznego [kg/m3] g-przyśpieszeme ziemskie [m/s2]

Przyrost ten ma wartość dodatnią powyżej płaszczyzny neutralnej, a ujemną poniżej tej płaszczyzny.

Położenie płaszczyzny wyrównania ciśnienia zależy od stosunków A2/A1 oraz pz/pw i wynosi:

zl/z2=(A2/Al)² * pz/pw

W budynkach wielokondygnacyjnych, przy swobodnym przenikaniu powietrza z piętra na piętro, zakłada się ,że płaszczyzna wyrównania ciśnienia znajduję się w połowie wysokości budynku(rys 34-5)

W bydynkach wielokondygnacyjnych, wyposażonych w klatki schodowe występuje podniesienie płaszczyzny neutralnej na dolnych piętrach i obniżenie na górnych. Na klatce schodowej płaszczyzna ustala się mniej więcej w połowie wysokości(rys.34-5)

Rozkład ciśnienia wywołany ciśnienie wiatru

Wartość ciśnienia działającego na przegrody budowlane zależy od prędkości wiatru, jego kierunku oraz geometrii zewnętrznej budynku. Natomiast drugorzędną rolę odgrywają inne czynniki: porowatość przegród, wielkość szczelin i otworów.

Dla budynku wolno stojącego, poziomego ruchu wiatru, oraz gdy tw=tz po stronie napływu wiatru powstaje nadciśnienie, a po stronie przeciwnej podciśnienie. Podciśnienie powstaje także na ścianach bocznych oraz nad dachem plaski lub o niewielkim nachyleniu

Rys 34-6

Zgodnie z zasadą zachowania energii- przy jednakowej przepuszczalności ścian przeciwległych ciśnienie wewnątrz budynku będzie równe średniej wartości ciśnienia podwyższonego po stronie nawietrznej i obniżonego po stronie zawietrznej budynku.

Rozkład ciśnienia na przegrodach jest w rzeczywistości zmienny w skutek powstania różnych obszarów zawirowań i stref martwych.

Praktycznie określa się średnie wartości ciśnienia przyjmując stałą prędkość powietrza i niezmienne aerodynamiczne warunki owiewania budynku na całej jego wysokości. Na powyższym rysunku rzędne wykresu rozkładu ciśnienia są jednakowe na całej jego długości.

Bezwzględne wartości tych rzędnych na przeciwległych ścianach są sobie równe a różnią się tylko znakiem

Bezwzględna wartość nadciśnienia wywołanego działaniem wiatru jest równa:
