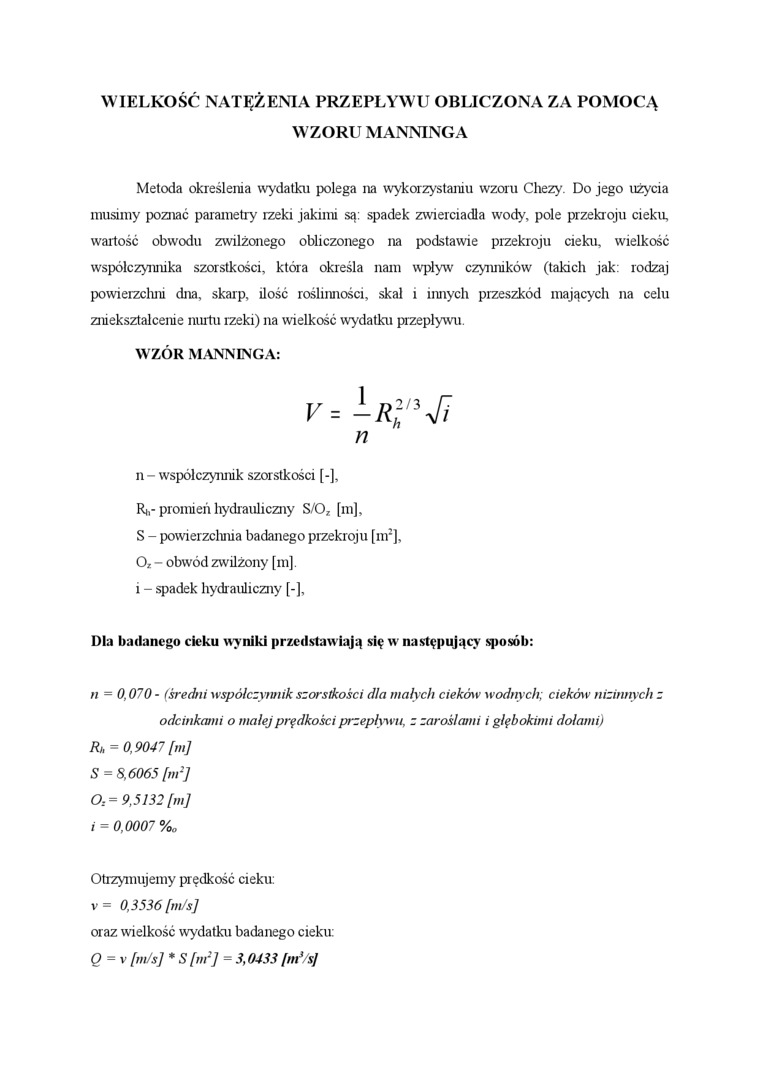

WIELKOŚĆ NATĘŻENIA PRZEPŁYWU OBLICZONA ZA POMOCĄ WZORU MANNINGA

Metoda określenia wydatku polega na wykorzystaniu wzoru Chezy. Do jego użycia musimy poznać parametry rzeki jakimi są: spadek zwierciadła wody, pole przekroju cieku, wartość obwodu zwilżonego obliczonego na podstawie przekroju cieku, wielkość współczynnika szorstkości, która określa nam wpływ czynników (takich jak: rodzaj powierzchni dna, skarp, ilość roślinności, skał i innych przeszkód mających na celu zniekształcenie nurtu izeki) na wielkość wydatku przepływu.

WZÓR MANNINGA:


n

n - wspólczyiuiik szorstkości [-],

Rh-promień hydrauliczny S/07 [m],

S - powierzchnia badanego przekroju [nr],

O, - obwód zwilżony [m]. i - spadek hydrauliczny [-],

Dla badanego cieku wyniki przedstawiają się w następujący sposób:

n = 0,070- (średni współczynnik szorstkości dla małych cieków wodnych; cieków nizinnych z odcinkami o malej prędkości przepływu, z zaroślami i głębokimi dołami)

Rh = 0,9047 [m]

S = 8,6065 [m2]

Ox = 9,5132 [m] i = 0,0007 %o

Otrzymujemy prędkość cieku: v = 0,3536 fm/sj

oraz wielkość wydatku badanego cieku: Q = v [mJs] * S [m2] = 3,0433 [m*/s]
