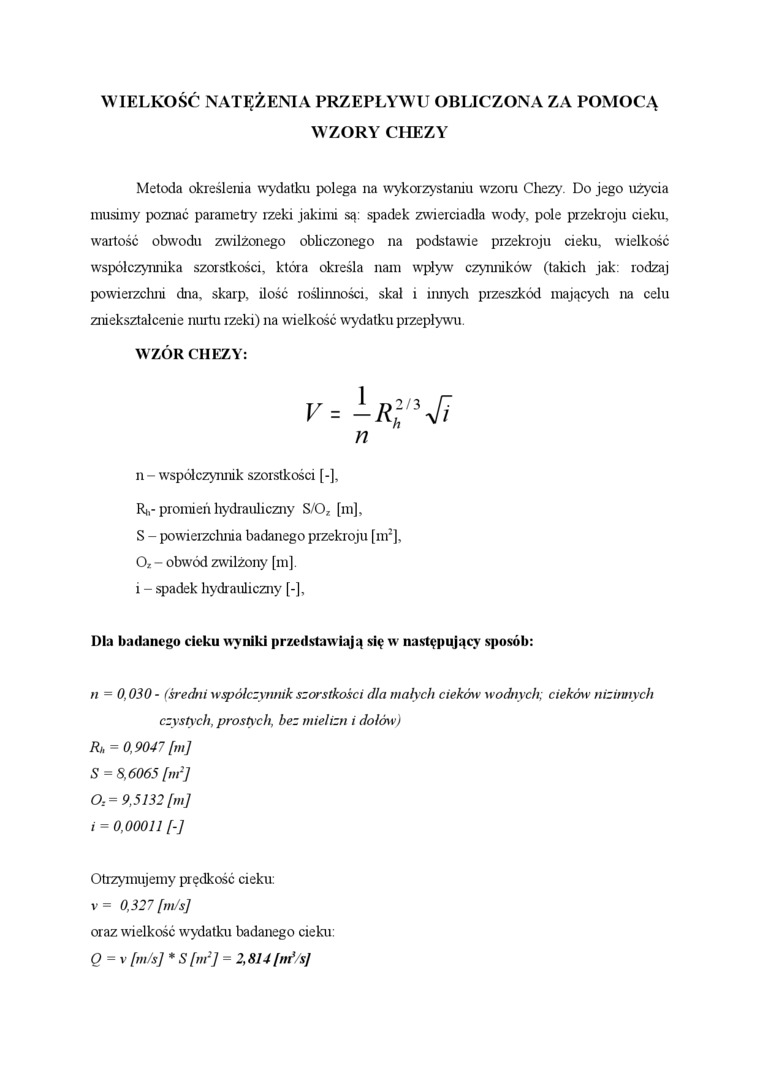

WIELKOŚĆ NATĘŻENIA PRZEPŁYWU OBLICZONA ZA POMOCĄ

WZORY CHEZY

Metoda określenia wydatku polega na wykorzystaniu wzom Chezy. Do jego użycia musimy poznać parametry rzeki jakimi są: spadek zwierciadła wody, pole przekroju cieku, wartość obwodu zwilżonego obliczonego na podstawie przekroju cieku, wielkość współczynnika szorstkości, która określa nam wpływ czynników (takich jak: rodzaj powierzchni dna, skarp, ilość roślinności, skał i innych przeszkód mających na celu zniekształcenie nurtu izeki) na wielkość wydatku przepływu.

WZÓR CHEZY:

n

n - współczyiuiik szorstkości [-],

Rh-promień hydrauliczny S/0₇ [m],

S - powierzclmia badanego przekroju [nr],

O, - obwód zwilżony [m]. i - spadek hydrauliczny [-],

Dla badanego cieku wyniki przedstawiają się w następujący sposób:

n = 0,030 - (średni współczynnik szorstkości dla małych cieków wodnych; cieków nizinnych

czystych, prostych, bez mielizn i dołów)

Rh = 0,9047 [m]

S = 8,6065 f nr ]

O_x = 9,5132 [m] i = 0,00011 [-]

Otrzymujemy prędkość cieku: v = 0,327 fm/sj

oraz wielkość wydatku badanego cieku: Q = v [m/s] * S [nr] = 2,814 [nd/sj
