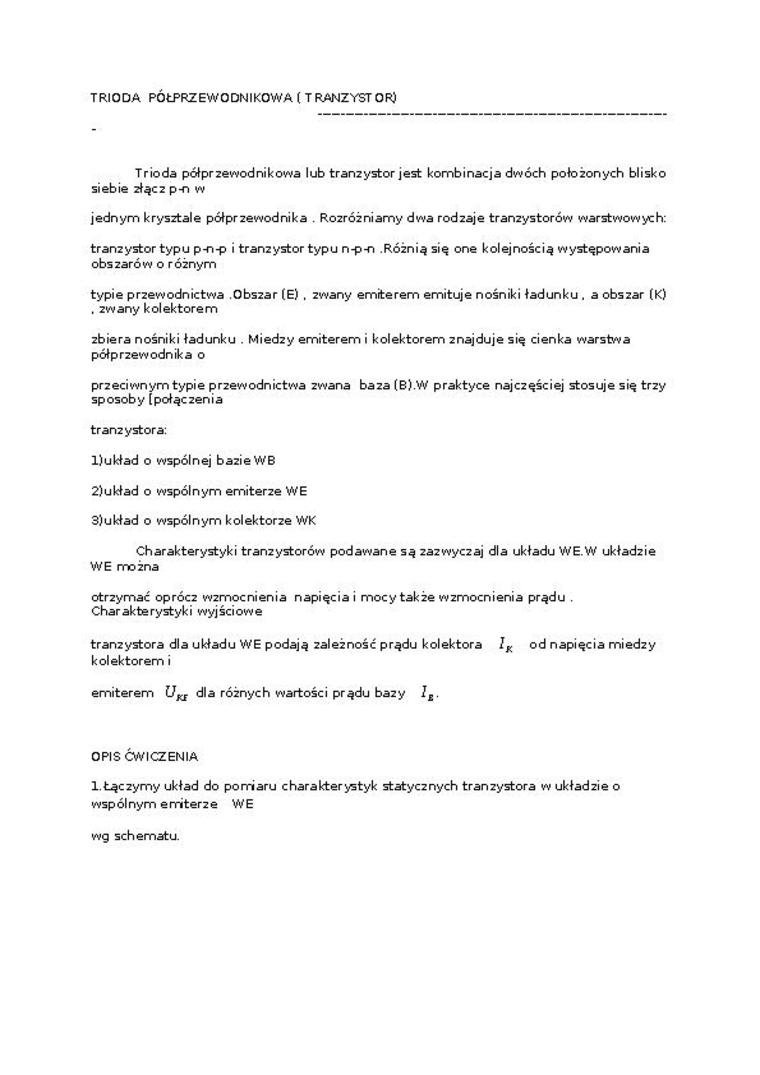

TRIODA PÓŁPRZEWODNIKOWA (TRANZYSTOR)

Trioda półprzewodnikowa lub tranzystor jest kombinacja dwóch położonych blisko siebie złącz p-n w

jednym krysztale półprzewodnika . Rozróżniamy dwa rodzaje tranzystorów warstwowych:

tranzystor typu p-n-p i tranzystor typu n-p-n .Różnią się one kolejnością występowania obszarów o różnym

typie przewodnictwa .Obszar (E) . zwany emiterem emituje nośniki ładunku . a obszar (K) . zwany kolektorem

zbiera nośniki ładunku . Miedzy emiterem i kolektorem znajduje się cienka warstwa półprzewodnika o

przeciwnym typie przewodnictwa zwana baza (B).W praktyce najczęściej stosuje się trzy sposoby (połączenia

tranzystora:

Dukład o wspólnej bazie WB

2)    u kład o wspólnym emiterze WE

3) układ o wspólnym kolektorze WK

Charakterystyki tranzystorów podawane są zazwyczaj dla układu WE.W układzie WE można

otrzymać oprócz wzmocnienia napięcia i mocy także wzmocnienia prądu . Charakterystyki wyjściowe

tranzystora dla układu WE podają zależność prądu kolektora 1_K od napięcia miedzy kolektorem i

emiterem    dla różnych wartości prądu bazy J_£.

OPIS ĆWICZENIA

1 Łączymy układ do pomiaru charakterystyk statycznych tranzystora w układzie o wspólnym emiterze WE

wg schematu.
