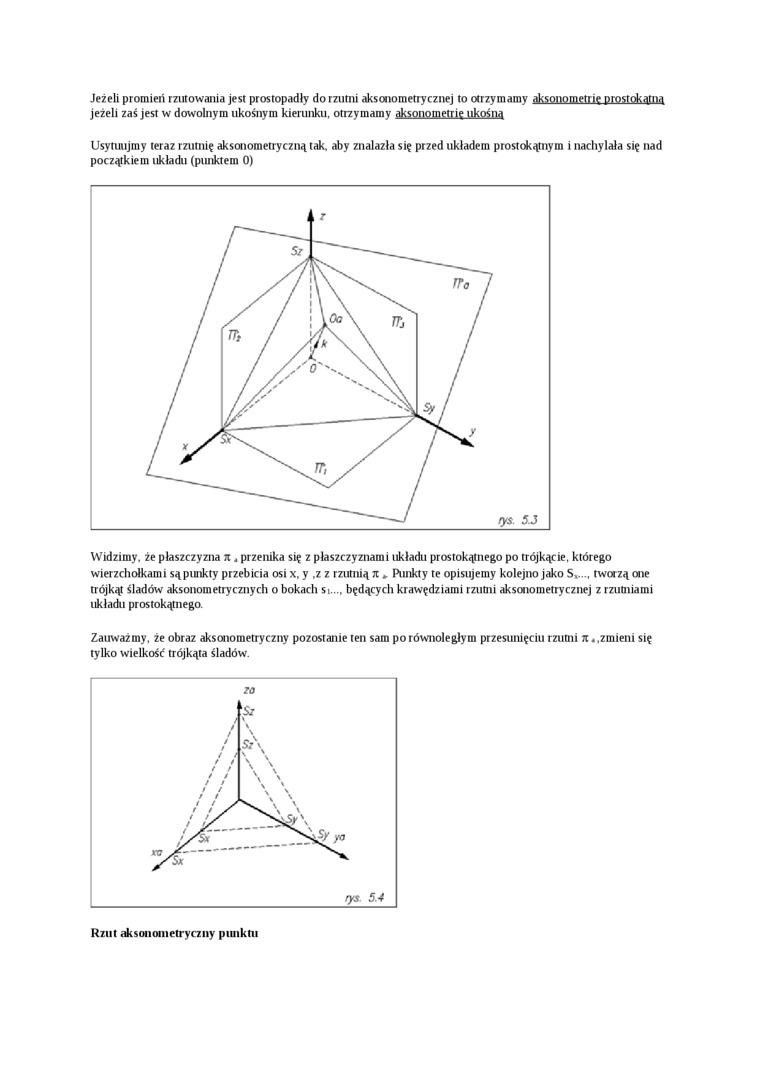

Jeżeli promieii rzutowania jest prostopadły do rzutni aksonometrycznej to otrzymamy aksonometrię prostokątną jeżeli zaś jest w dowolnym ukośnym kierunku, otrzymamy aksonometrię ukośną

Usytuujmy teraz rzutnię aksonometryczną tak. aby znalazła się przed układem prostokątnym i nachylała się nad początkiem układu (punktem 0)

Widzimy, że płaszczyzna x a przenika się z płaszczyznami układu prostokątnego po trójkącie, którego wierzchołkami sąpunkty przebicia osi x, y ,z z rzutnią x *. Punkty te opisujemy kolejno jako S,.... tworzą one trójkąt śladów aksonometrycznych o bokach Si..., będących krawędziami rzutni aksonometrycznej z rzutniami układu prostokątnego.

Zauważmy, że obraz aksonometryczny pozostanie ten sam po równoległym przesunięciu rzutni x«,zmieni się tylko wielkość trójkąta śladów.

Rzut aksonometryczny piuikm
