i umożliwiającą szlifowanie różnych fragmentów powierzcluii kulistych o stosunkowo dużych promieniach.

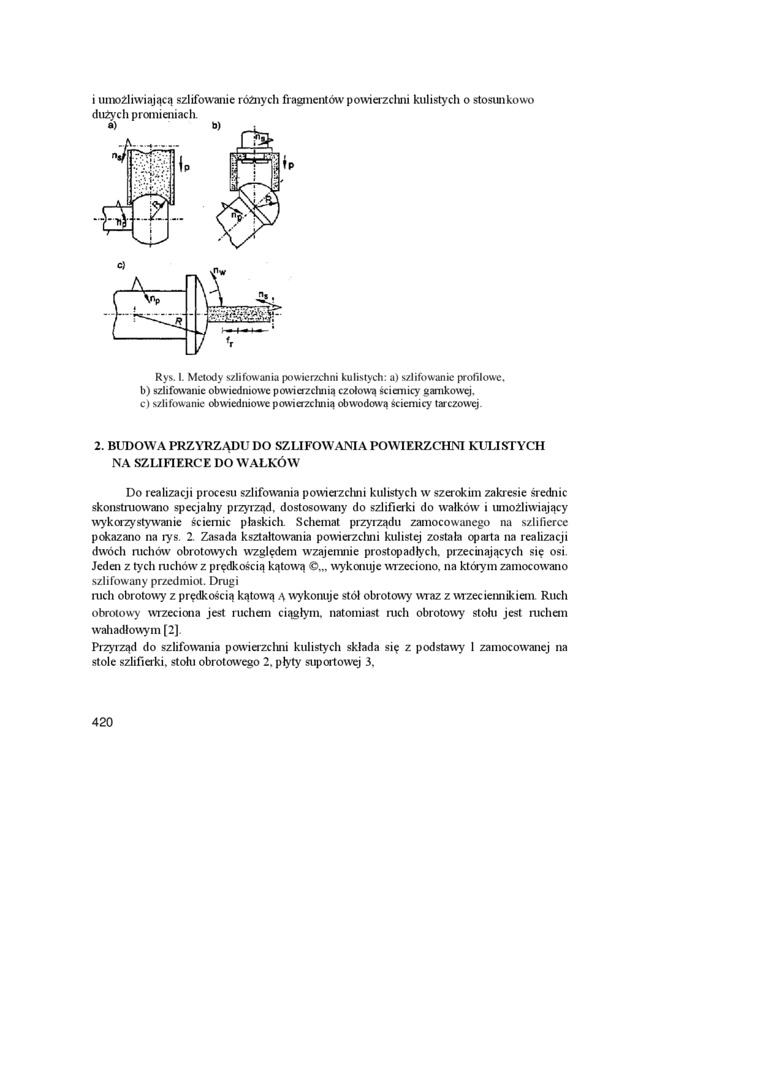

Rys. I. Metody szlifowania powierzchni kulistych: a) szlifowanie profilowe.

b)    szlifowanie obwiedmowe powierzclmią czołową ściernicy garnkowej,

c)    szlifowanie obwiedniowe powierzclmią obwodową ściernicy tarczowej.

2. BUDOWA PRZYRZĄDU DO SZU FO W ANI A POWIERZCHNI KULISTYCH NA SZLIFIERCE DO WAŁKÓW

Do realizacji procesu szlifowania powierzcluii kulistych w szerokim zakresie średnic skonstruowano specjalny przyrząd, dostosowany do szlifierki do wałków i umożliwiający wykorzystywanie ściernic płaskich. Schemat przyrządu zamocowanego na szlifierce pokazano na rys. 2. Zasada kształtowania powicrzdini kulistej została oparta na realizacji dwóch ruchów obrotowych względem wzajemnie prostopadłych, przecinających się osi. Jeden z tych mchów z prędkością kątową wykonuje wrzeciono, na którym zamocowano szlifowany przedmiot. Drugi

nich obrotowy z prędkością kątową ą wykonuje stół obrotowy wraz z wrzecie uniki cm Ruch obrotowy wrzeciona jest ruchem ciągłym, natomiast mcii obrotowy stołu jest mchem wahadłowym (2J.

Przyrząd do szlifowania powicrzdini kulistych składa się z podstawy 1 zamocowanej na stole szlifierki, stołu obrotowego 2. płyty suportowej 3.

420
