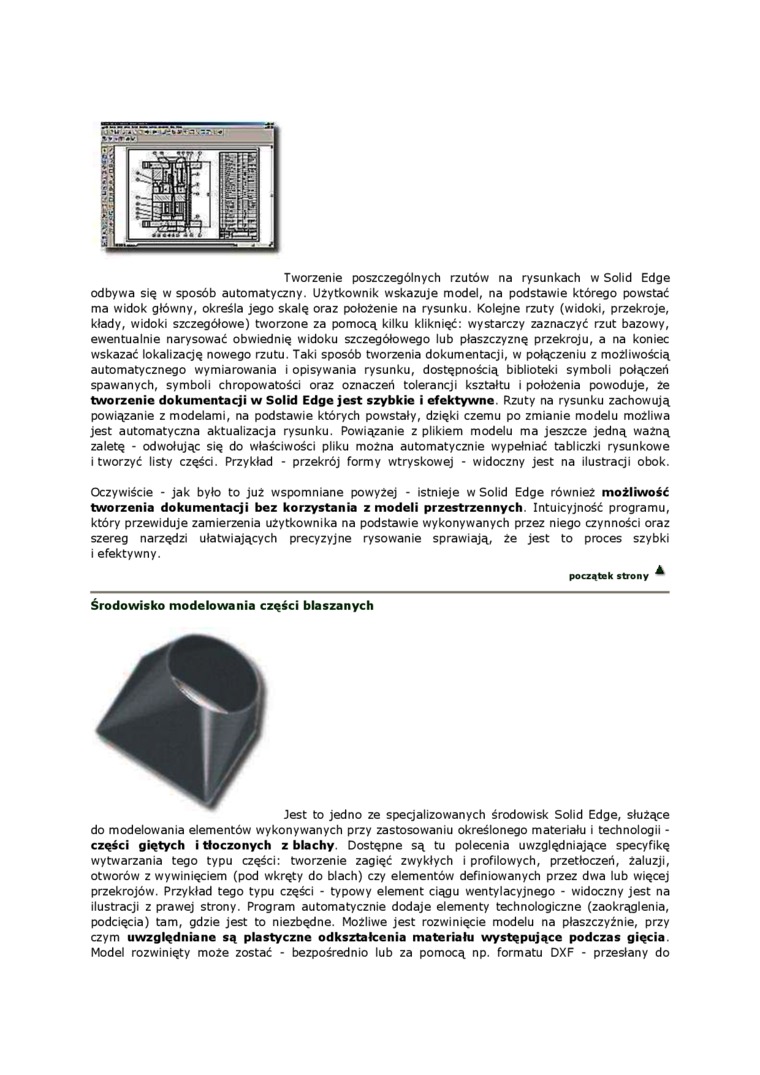

Tworzenie poszczególnych rzutów na rysunkach w Solid Edge odbywa się w sposób automatyczny. Użytkownik wskazuje model, na podstawie którego powstać ma widok główny, określa jego skalę oraz położenie na rysunku. Kolejne rzuty (widoki, przekroje, kłady, widoki szczegółowe) tworzone za pomocą kilku kliknięć: wystarczy zaznaczyć rzut bazowy, ewentualnie narysować obwiednię widoku szczegółowego lub płaszczyznę przekroju, a na koniec wskazać lokalizację nowego rzutu. Taki sposób tworzenia dokumentacji, w połączeniu z możliwością automatycznego wymiarowania i opisywania rysunku, dostępnością biblioteki symboli połączeń spawanych, symboli chropowatości oraz oznaczeń tolerancji kształtu i położenia powoduje, że tworzenie dokumentacji w Solid Edge jest szybkie i efektywne. Rzuty na rysunku zachowują powiązanie z modelami, na podstawie których powstały, dzięki czemu po zmianie modelu możliwa jest automatyczna aktualizacja rysunku. Powiązanie z plikiem modelu ma jeszcze jedną ważną zaletę - odwołując się do właściwości pliku można automatycznie wypełniać tabliczki rysunkowe i tworzyć listy części. Przykład - przekrój formy wtryskowej - widoczny jest na ilustracji obok.

Oczywiście - jak było to już wspomniane powyżej - istnieje w Solid Edge również możliwość tworzenia dokumentacji bez korzystania z modeli przestrzennych. Intuicyjność programu, który przewiduje zamierzenia użytkownika na podstawie wykonywanych przez niego czynności oraz szereg narzędzi ułatwiających precyzyjne rysowanie sprawiają, że jest to proces szybki i efektywny.

początek strony ^

Środowisko modelowania części blaszanych

Jest to jedno ze specjalizowanych środowisk Solid Edge, służące do modelowania elementów wykonywanych przy zastosowaniu określonego materiału i technologii -części giętych i tłoczonych z blachy. Dostępne są tu polecenia uwzględniające specyfikę wytwarzania tego typu części: tworzenie zagięć zwykłych i profilowych, przetłoczeń, żaluzji, otworów z wywinięciem (pod wkręty do blach) czy elementów definiowanych przez dwa lub więcej przekrojów. Przykład tego typu części - typowy element ciągu wentylacyjnego - widoczny jest na ilustracji z prawej strony. Program automatycznie dodaje elementy technologiczne (zaokrąglenia, podcięcia) tam, gdzie jest to niezbędne. Możliwe jest rozwinięcie modelu na płaszczyźnie, przy czym uwzględniane są plastyczne odkształcenia materiału występujące podczas gięcia Model rozwinięty może zostać - bezpośrednio lub za pomocą np. formatu DXF - przesłany do
