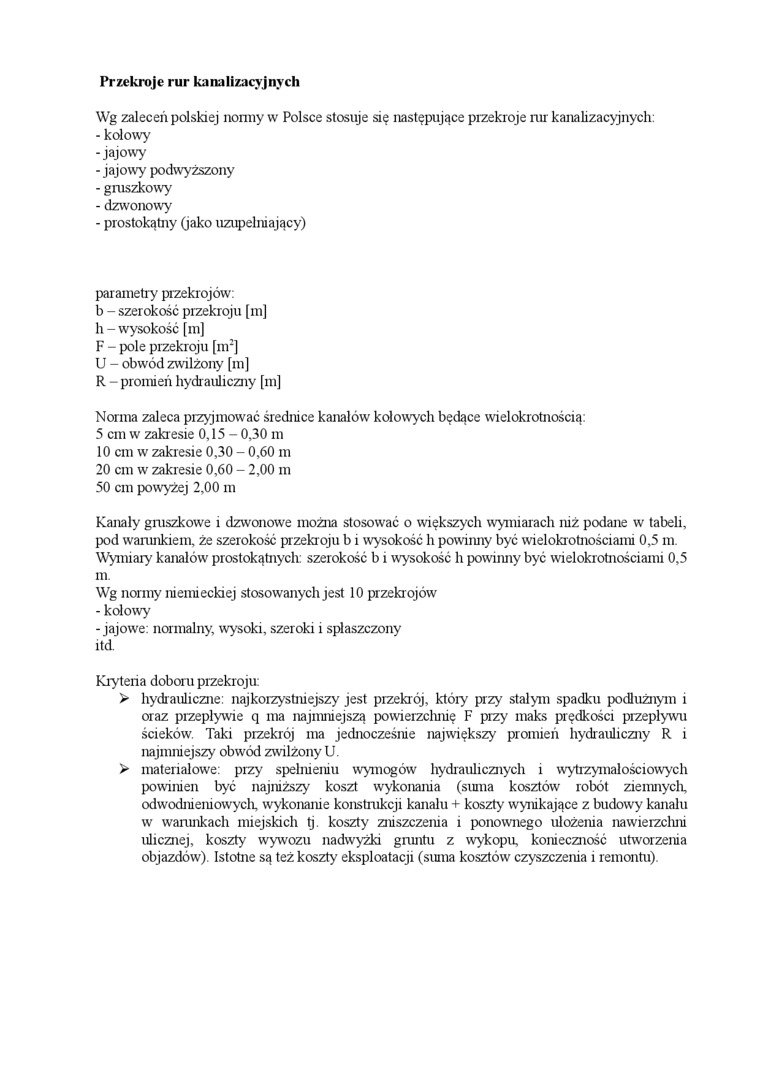

Przekroje rur kanalizacyjnych

Wg zaleceń polskiej normy w Polsce stosuje się następujące przekroje tur kanalizacyjnych:

-    kołowy -jajowy

-jajowy podwyższony

-    gruszkowy

-    dzwonowy

-    prostokątny (jako uzupełniający)

parametry przekrojów: b - szerokość przekroju [tu] h - wysokość [m]

F - pole przekroju [nr]

U - obwód zwilżony [m]

R - promień hydr auliczny [m]

Norma zaleca przyjmować średnice kanałów kołowych będące wielokrotnością:

5 cm w zakresie 0,15 - 0,30 tu 10 cnr w zakresie 0,30 - 0,60 m 20 cm w zakresie 0,60 - 2,00 tn 50 cm powyżej 2,00 tu

Kanały gntszkowe i dzwonowe ntożna stosować o większych wymiarach niż podarte w tabeli, pod w^rarunkient, że szerokość przekr oju b i wysokość h powinny być wielokrotnościami 0,5 m. Wymiary kanałów prostokątnych: szerokość b i wysokość h powinny być wielokrotnościami 0,5 m

Wg normy niemieckiej stosowanych jest 10 przekr ojów - kołowy

-jajowe: normalny, wysoki, szeroki i spłaszczony itd.

Kryteria doboru przekroju

>    hydrauliczne: najkorzystniejszy jest przekrój, który przy stałym spadku podłużnym i oraz przepływie q ma najmniejszą powierzchnię F przy maks prędkości przepływu ścieków. Taki przekrój ma jednocześnie największy promień hydrauliczny R i najmniejszy obwód zwilżony U.

>    materiałowe: przy spełnieniu wymogów hydraulicznych i wytrzymałościowych powinien być najniższy koszt wykonania (suma kosztów robót ziemnych, odwodnieniowych, wykonanie konstmkcji kanału + koszty wynikające z budowy kanału w warunkach miejskich tj. koszty zniszczenia i ponownego ułożenia nawierzchni ulicznej, koszty wywozu nadwyżki grantu z wykopu, konieczność utworzenia objazdów). Istotne są też koszty eksploatacji (suma kosztów czyszczenia i remontu).
